高階影像拼接API（Stitcher 類）

目錄

• 目標
• 程式碼
• 解釋
• 相機模型
• 試用
• 詳細拼接（Python OpenCV >4.0.1）

上一個教程： 高動態範圍成像
下一個教程： 如何使用背景減除方法

原始作者	Jiri Horner
相容性	OpenCV >= 3.2

目標

在本教程中，您將學習如何

• 使用OpenCV提供的高階影像拼接API進行影像拼接
  • cv::Stitcher
• 學習如何使用預配置的Stitcher配置，利用不同的相機模型拼接影像。

程式碼

C++

本教程的程式碼如下所示。您可以從這裡下載。

注意：C++版本包含額外的選項，例如影像分割（–d3）和更詳細的錯誤處理，這些在Python示例中不存在。


#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"
#include "opencv2/stitching.hpp"

#include <iostream>

using namespace std;
using namespace cv;

bool divide_images = false;
Stitcher::Mode mode = Stitcher::PANORAMA;
vector<Mat> imgs;
string result_name = "result.jpg";

void printUsage(char** argv);
int parseCmdArgs(int argc, char** argv);

int main(int argc, char* argv[])
{
    int retval = parseCmdArgs(argc, argv);
    if (retval) return EXIT_FAILURE;

    Mat pano;
    Ptr<Stitcher> stitcher = Stitcher::create(mode);
    Stitcher::Status status = stitcher->stitch(imgs, pano);

    if (status != Stitcher::OK)
    {
cout << "無法拼接影像，錯誤程式碼 = " << int(status) << endl;
        return EXIT_FAILURE;
    }

imwrite(result_name, pano);
cout << "拼接成功\n" << result_name << " 已儲存!";
    return EXIT_SUCCESS;
}


void printUsage(char** argv)
{
cout <<
         "影像拼接器。\n\n" << "用法：\n" << argv[0] <<" [標誌] img1 img2 [...imgN]\n\n"
         "標誌:\n"
         " --d3\n"
         " 內部建立每個影像的三個塊以提高拼接成功率\n"
         " --mode (panorama|scans)\n"
         " 確定拼接器的配置。預設為 'panorama'，\n"
         " 適用於建立全景照片的模式。選項 'scans' 適用於\n"
         " 拼接在仿射變換下的材料，例如掃描件。\n"
         " --output <result_img>\n"
         " 預設值為“result.jpg”。\n\n"
         "示例用法：\n" << argv[0] << " --d3 --mode scans img1.jpg img2.jpg\n";
}


int parseCmdArgs(int argc, char** argv)
{
    if (argc == 1)
    {
printUsage(argv);
        return EXIT_FAILURE;
    }

    for (int i = 1; i < argc; ++i)
    {
        if (string(argv[i]) == "--help" || string(argv[i]) == "/?")
        {
printUsage(argv);
            return EXIT_FAILURE;
        }
        else if (string(argv[i]) == "--d3")
        {
divide_images = true;
        }
        else if (string(argv[i]) == "--output")
        {
result_name = argv[i + 1];
i++;
        }
        else if (string(argv[i]) == "--mode")
        {
            if (string(argv[i + 1]) == "panorama")
mode = Stitcher::PANORAMA;
            else if (string(argv[i + 1]) == "scans")
mode = Stitcher::SCANS;
            else
            {
cout << "錯誤的 --mode 標誌值\n";
                return EXIT_FAILURE;
            }
i++;
        }
        else
        {
            Mat img = imread(samples::findFile(argv[i]));
            if (img.empty())
            {
cout << "無法讀取影像 '" << argv[i] << "'\n";
                return EXIT_FAILURE;
            }

            if (divide_images)
            {
                Rect rect(0, 0, img.cols / 2, img.rows);
imgs.push_back(img(rect).clone());
rect.x = img.cols / 3;
imgs.push_back(img(rect).clone());
rect.x = img.cols / 2;
imgs.push_back(img(rect).clone());
            }
            else
imgs.push_back(img);
        }
    }
    return EXIT_SUCCESS;
}

Python

本教程的程式碼如下所示。您可以從這裡下載。

注意：C++版本包含額外的選項，例如影像分割（–d3）和更詳細的錯誤處理，這些在Python示例中不存在。

#!/usr/bin/env python

'''
拼接示例
================

展示如何簡單地使用Python中的Stitcher API來拼接全景圖
或掃描件。
'''

# Python 2/3 相容性
from __future__ import print_function

import numpy as np
import cv2 as cv

import argparse
import sys

modes = (cv.Stitcher_PANORAMA, cv.Stitcher_SCANS)

parser = argparse.ArgumentParser(prog='stitching.py', description='拼接示例。')
parser.add_argument('--mode',
type = int, choices = modes, default = cv.Stitcher_PANORAMA,
help = '確定拼接器的配置。預設為 `PANORAMA` (%d)，'
         '適用於建立全景照片的模式。選項 `SCANS` (%d) 適用於 '
         '拼接在仿射變換下的材料，例如掃描件。' % modes)
parser.add_argument('--output', default = 'result.jpg',
help = '輸出影像。預設為 `result.jpg`。')
parser.add_argument('img', nargs='+', help = '輸入影像')

__doc__ += '\n' + parser.format_help()

def main()
args = parser.parse_args()

    # 讀取輸入影像
imgs = []
    for img_name in args.img
img = cv.imread(cv.samples.findFile(img_name))
        if img is None
print("無法讀取影像 " + img_name)
sys.exit(-1)
imgs.append(img)

    #![stitching]
stitcher = cv.Stitcher.create(args.mode)
status, pano = stitcher.stitch(imgs)

    if status != cv.Stitcher_OK
print("無法拼接影像，錯誤程式碼 = %d" % status)
sys.exit(-1)
    #![stitching]

    cv.imwrite(args.output, pano)
print("拼接成功。%s 已儲存!" % args.output)

print('完成')


if __name__ == '__main__'
print(__doc__)
    main()
    cv.destroyAllWindows()

解釋

最重要的程式碼部分是

C++

    Mat pano;
    Ptr<Stitcher> stitcher = Stitcher::create(mode);
    Stitcher::Status status = stitcher->stitch(imgs, pano);

    if (status != Stitcher::OK)
    {
cout << "無法拼接影像，錯誤程式碼 = " << int(status) << endl;
        return EXIT_FAILURE;
    }

Python

stitcher = cv.Stitcher.create(args.mode)
status, pano = stitcher.stitch(imgs)

    if status != cv.Stitcher_OK
print("無法拼接影像，錯誤程式碼 = %d" % status)
sys.exit(-1)

建立了一個新的拼接器例項，然後cv::Stitcher::stitch 將完成所有繁重的工作。

cv::Stitcher::create 可以建立預配置的拼接器（引數為 mode）。詳細資訊請參見cv::Stitcher::Mode。這些配置將設定多個拼接器屬性，使其在預定義的場景之一中執行。在您使用預配置建立拼接器後，可以透過設定任何拼接器屬性來調整拼接。

如果您有CUDA裝置，cv::Stitcher 可以配置為將某些操作解除安裝到GPU。如果您喜歡此配置，請將 try_use_gpu 設定為 true。無論此標誌如何，OpenCL加速都將根據全域性OpenCV設定透明地使用。

拼接可能會因多種原因失敗，您應始終檢查一切是否正常，並且結果全景圖是否儲存在 pano 中。有關可能的錯誤程式碼，請參閱cv::Stitcher::Status 文件。

相機模型

拼接管線中目前實現了2種相機模型。

• 單應性模型 期望影像之間存在透視變換，實現在 cv::detail::BestOf2NearestMatcher cv::detail::HomographyBasedEstimator cv::detail::BundleAdjusterReproj cv::detail::BundleAdjusterRay
• 仿射模型 期望具有6自由度或4自由度的仿射變換，實現在 cv::detail::AffineBestOf2NearestMatcher cv::detail::AffineBasedEstimator cv::detail::BundleAdjusterAffine cv::detail::BundleAdjusterAffinePartial cv::AffineWarper

單應性模型適用於建立相機拍攝的全景照片，而基於仿射的模型可用於拼接掃描件和由專用裝置捕獲的物件。

注意

cv::Stitcher 的某些詳細設定可能沒有意義。特別是，您不應將實現仿射模型的類與實現單應性模型的類混用，因為它們處理不同的變換。

試用

如果您啟用了構建示例，可以在 build/bin/cpp-example-stitching 下找到可執行檔案。此示例是一個控制檯應用程式，不帶引數執行可檢視幫助。opencv_extra 提供了一些示例資料用於測試所有可用配置。

嘗試全景模式執行

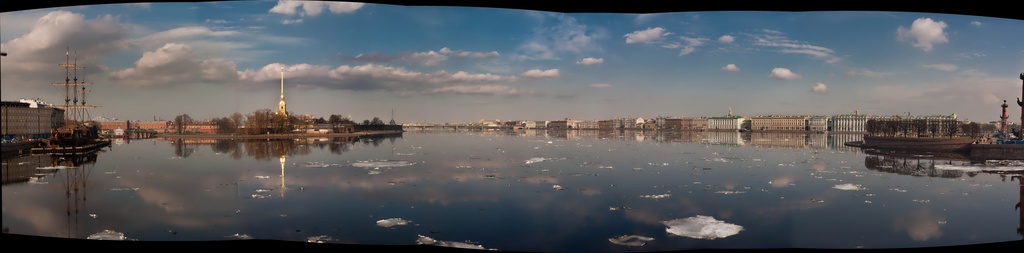

./cpp-example-stitching --mode panorama <path to opencv_extra>/testdata/stitching/boat*

嘗試掃描模式執行（來自家用掃描器的資料集）

./cpp-example-stitching --mode scans <path to opencv_extra>/testdata/stitching/newspaper*

或（來自專業書籍掃描器的資料集）

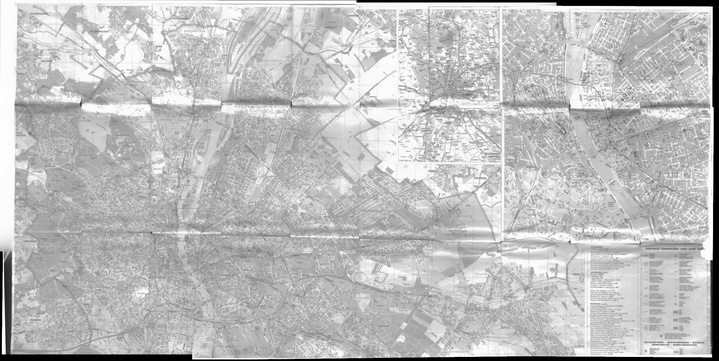

./cpp-example-stitching --mode scans <path to opencv_extra>/testdata/stitching/budapest*

注意

上述示例假定為POSIX平臺，在Windows上，您必須顯式提供所有檔名（例如 boat1.jpg boat2.jpg...），因為Windows命令列不支援 * 擴充套件。

詳細拼接（Python OpenCV >4.0.1）

如果您想研究拼接管線的內部工作原理或嘗試詳細配置，可以使用C++或Python提供的 stitching_detailed 原始碼

stitching_detailed

C++

stitching_detailed.cpp

Python

stitching_detailed.py

stitching_detailed 程式使用命令列獲取拼接引數。存在許多引數。以上示例展示了一些可能的命令列引數

boat5.jpg boat2.jpg boat3.jpg boat4.jpg boat1.jpg boat6.jpg –work_megapix 0.6 –features orb –matcher homography –estimator homography –match_conf 0.3 –conf_thresh 0.3 –ba ray –ba_refine_mask xxxxx –save_graph test.txt –wave_correct no –warp fisheye –blend multiband –expos_comp no –seam gc_colorgrad

成對影像使用單應性匹配器 –matcher homography 進行匹配，並使用估計器 –estimator homography 進行變換估計。

特徵匹配步驟的置信度為0.3：–match_conf 0.3。如果您在匹配影像時遇到困難，可以降低此值。

兩幅影像來自同一全景圖的置信度閾值為0.3：–conf_thresh 0.3。如果您在匹配影像時遇到困難，可以降低此值。

光束法平差（Bundle adjustment）的代價函式是 ray –ba ray

光束法平差的細化掩碼為 xxxxx (–ba_refine_mask xxxxx)，其中 'x' 表示細化相應引數，'_' 表示不細化。細化一個，格式如下：fx,skew,ppx,aspect,ppy

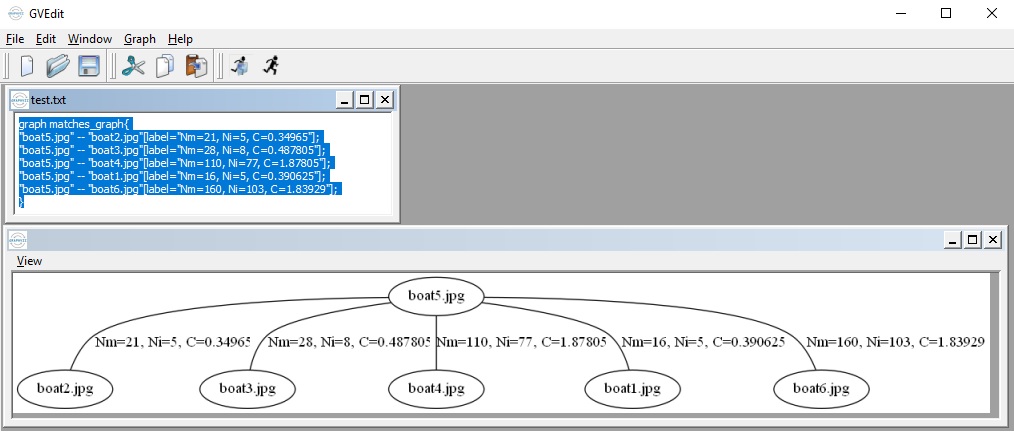

將DOT語言表示的匹配圖儲存到 test.txt (–save_graph test.txt)：標籤說明：Nm 為匹配數，Ni 為內點數，C 為置信度

執行波浪效應校正為 no (–wave_correct no)

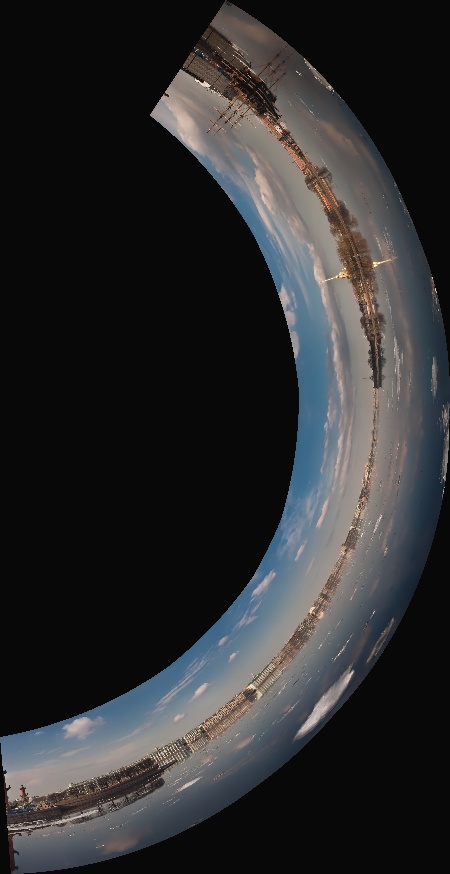

扭曲表面型別為 fisheye (–warp fisheye)

混合方法為 multiband (–blend multiband)

曝光補償方法不使用 (–expos_comp no)

接縫估計器是基於最小圖割的接縫 (–seam gc_colorgrad)

您也可以在命令列中使用這些引數

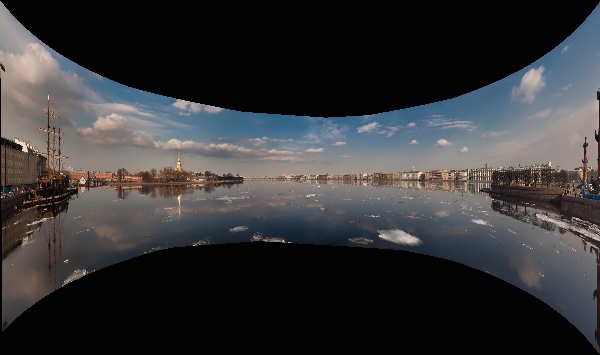

boat5.jpg boat2.jpg boat3.jpg boat4.jpg boat1.jpg boat6.jpg –work_megapix 0.6 –features orb –matcher homography –estimator homography –match_conf 0.3 –conf_thresh 0.3 –ba ray –ba_refine_mask xxxxx –wave_correct horiz –warp compressedPlaneA2B1 –blend multiband –expos_comp channels_blocks –seam gc_colorgrad

您將獲得

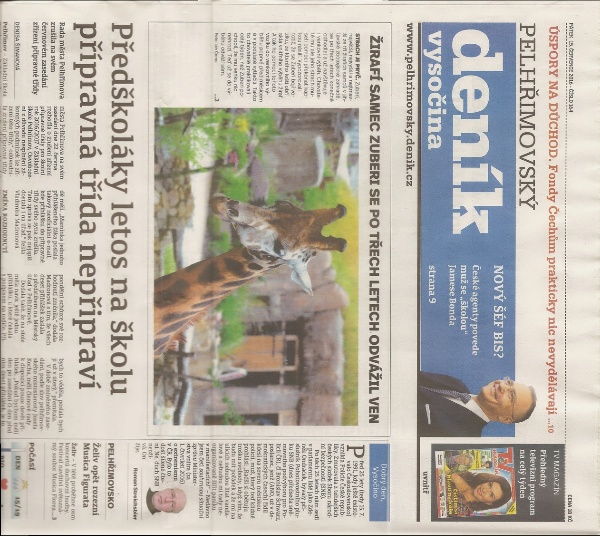

對於使用掃描器或無人機捕獲的影像（仿射運動），您可以在命令列中使用這些引數

newspaper1.jpg newspaper2.jpg –work_megapix 0.6 –features surf –matcher affine –estimator affine –match_conf 0.3 –conf_thresh 0.3 –ba affine –ba_refine_mask xxxxx –wave_correct no –warp affine

您可以在 https://github.com/opencv/opencv_extra/tree/4.x/testdata/stitching 找到所有影像
