高動態範圍成像

目錄

• 簡介
• 曝光序列
• 原始碼
• 示例影像
• 解釋
• 結果
  • 色調對映影像
  • 曝光融合
• 附加資源

下一篇教程： 高階影像拼接API（Stitcher類）

原始作者	Fedor Morozov
相容性	OpenCV >= 3.0

簡介

如今，大多數數字影像和成像裝置使用每通道8位，這使得裝置的動態範圍限制在兩個數量級（實際為256級），而人眼可以適應光照條件變化達十個數量級。當我們拍攝真實場景時，明亮區域可能會過曝，而黑暗區域可能會欠曝，因此我們無法透過單次曝光捕獲所有細節。HDR成像處理的影像使用每通道超過8位（通常是32位浮點值），從而實現更寬的動態範圍。

獲取HDR影像有多種方法，但最常見的方法是使用不同曝光值拍攝的場景照片。為了結合這些曝光，瞭解相機的響應函式很有用，並且存在用於估計響應函式的演算法。HDR影像混合後，必須將其轉換回8位才能在常用顯示器上檢視。這個過程稱為色調對映。當場景中的物體或相機在拍攝之間移動時，還會出現額外的複雜性，因為不同曝光的影像需要進行配準和對齊。

在本教程中，我們將演示如何從曝光序列生成和顯示HDR影像。在我們的示例中，影像已對齊且沒有移動物體。我們還將展示一種稱為曝光融合的替代方法，它生成低動態範圍影像。HDR處理管道的每個步驟都可以使用不同的演算法實現，因此請查閱參考手冊以檢視所有演算法。

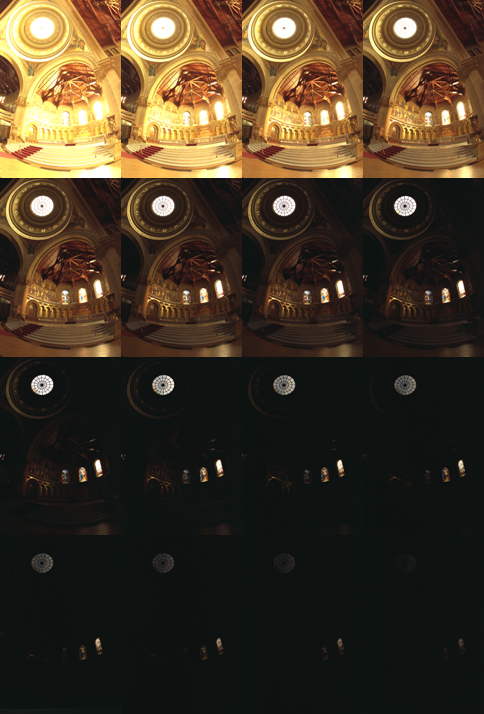

曝光序列

原始碼

C++

本教程的程式碼如下所示。您也可以從此處下載。

#include "opencv2/photo.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"

#include <vector>
#include <iostream>
#include <fstream>

using namespace cv;
using namespace std;

void loadExposureSeq(String, vector<Mat>&, vector<float>&);

int main(int argc, char**argv)
{
    CommandLineParser parser( argc, argv, "{@input | | Input directory that contains images and exposure times. }" );

vector<Mat> images;
vector<float> times;
loadExposureSeq(parser.get<String>( "@input" ), images, times);

    Mat response;
    Ptr<CalibrateDebevec> calibrate = createCalibrateDebevec();
calibrate->process(images, response, times);

    Mat hdr;
    Ptr<MergeDebevec> merge_debevec = createMergeDebevec();
merge_debevec->process(images, hdr, times, response);

    Mat ldr;
    Ptr<TonemapDrago> tonemap = createTonemapDrago(2.2f);
tonemap->process(hdr, ldr);

    Mat fusion;
    Ptr<MergeMertens> merge_mertens = createMergeMertens();
merge_mertens->process(images, fusion);

imwrite("fusion.png", fusion * 255);
imwrite("ldr.png", ldr * 255);
imwrite("hdr.hdr", hdr);

    return 0;
}

void loadExposureSeq(String path, vector<Mat>& images, vector<float>& times)
{
path = path + "/";
ifstream list_file((path + "list.txt").c_str());
    string name;
    float val;
    while(list_file >> name >> val) {
        Mat img = imread(path + name);
images.push_back(img);
times.push_back(1 / val);
    }
list_file.close();
}

Java

本教程的程式碼如下所示。您也可以從此處下載。

import java.io.IOException;
import java.nio.file.Files;
import java.nio.file.Paths;
import java.util.ArrayList;
import java.util.List;

import org.opencv.core.Core;
import org.opencv.core.CvType;
import org.opencv.core.Mat;
import org.opencv.core.Scalar;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.photo.CalibrateDebevec;
import org.opencv.photo.MergeDebevec;
import org.opencv.photo.MergeMertens;
import org.opencv.photo.Photo;
import org.opencv.photo.Tonemap;

class HDRImaging {
    public void loadExposureSeq(String path, List<Mat> images, List<Float> times) {
path += "/";

List<String> lines;
        try {
lines = Files.readAllLines(Paths.get(path + "list.txt"));

            for (String line : lines) {
String[] splitStr = line.split("\\s+");
                if (splitStr.length == 2) {
String name = splitStr[0];
Mat img = Imgcodecs.imread(path + name);
images.add(img);
                    float val = Float.parseFloat(splitStr[1]);
times.add(1/ val);
                }
            }
} catch (IOException e) {
e.printStackTrace();
        }
    }

    public void run(String[] args) {
        String path = args.length > 0 ? args[0] : "";
        if (path.isEmpty()) {
System.out.println("路徑為空。請使用包含影像和曝光時間的目錄。");
System.exit(0);
        }

List<Mat> images = new ArrayList<>();
List<Float> times = new ArrayList<>();
loadExposureSeq(path, images, times);

Mat response = new Mat();
CalibrateDebevec calibrate = Photo.createCalibrateDebevec();
Mat matTimes = new Mat(times.size(), 1, CvType.CV_32F);
        float[] arrayTimes = new float[(int) (matTimes.total()*matTimes.channels())];
        for (int i = 0; i < times.size(); i++) {
arrayTimes[i] = times.get(i);
        }
matTimes.put(0, 0, arrayTimes);
        calibrate.process(images, response, matTimes);

Mat hdr = new Mat();
MergeDebevec mergeDebevec = Photo.createMergeDebevec();
mergeDebevec.process(images, hdr, matTimes);

Mat ldr = new Mat();
Tonemap tonemap = Photo.createTonemap(2.2f);
tonemap.process(hdr, ldr);

Mat fusion = new Mat();
MergeMertens mergeMertens = Photo.createMergeMertens();
mergeMertens.process(images, fusion);

Core.multiply(fusion, new Scalar(255,255,255), fusion);
Core.multiply(ldr, new Scalar(255,255,255), ldr);
Imgcodecs.imwrite("fusion.png", fusion);
Imgcodecs.imwrite("ldr.png", ldr);
Imgcodecs.imwrite("hdr.hdr", hdr);

System.exit(0);
    }
}

public class HDRImagingDemo {
    public static void main(String[] args) {
        // 載入本地 OpenCV 庫
System.loadLibrary(Core.NATIVE_LIBRARY_NAME);

        new HDRImaging().run(args);
    }
}

Python

本教程的程式碼如下所示。您也可以從此處下載。

from __future__ import print_function
from __future__ import division
import cv2 as cv
import numpy as np
import argparse
import os

def loadExposureSeq(path)
images = []
times = []
    with open(os.path.join(path, 'list.txt')) as f
content = f.readlines()
    for line in content
tokens = line.split()
images.append(cv.imread(os.path.join(path, tokens[0])))
times.append(1 / float(tokens[1]))

    return images, np.asarray(times, dtype=np.float32)

parser = argparse.ArgumentParser(description='高動態範圍成像教程程式碼。')
parser.add_argument('--input', type=str, help='包含影像和曝光時間的目錄路徑。')
args = parser.parse_args()

if not args.input
parser.print_help()
exit(0)


images, times = loadExposureSeq(args.input)



calibrate = cv.createCalibrateDebevec()
response = calibrate.process(images, times)



merge_debevec = cv.createMergeDebevec()
hdr = merge_debevec.process(images, times, response)



tonemap = cv.createTonemapDrago(2.2)
ldr = tonemap.process(hdr)



merge_mertens = cv.createMergeMertens()
fusion = merge_mertens.process(images)



cv.imwrite('fusion.png', fusion * 255)
cv.imwrite('ldr.png', ldr * 255)
cv.imwrite('hdr.hdr', hdr)


示例影像

包含影像、曝光時間和 `list.txt` 檔案的資料目錄可以從此處下載。

解釋

• 載入影像和曝光時間

C++

vector<Mat> images;
vector<float> times;
loadExposureSeq(parser.get<String>( "@input" ), images, times);

Java

List<Mat> images = new ArrayList<>();
List<Float> times = new ArrayList<>();
loadExposureSeq(path, images, times);

Python

images, times = loadExposureSeq(args.input)

首先，我們從使用者定義的資料夾中載入輸入影像和曝光時間。該資料夾應包含影像和 list.txt 檔案，該檔案包含檔名和逆曝光時間。

對於我們的影像序列，列表如下：

memorial00.png 0.03125
memorial01.png 0.0625
...
memorial15.png 1024

• 估計相機響應

C++

    Mat response;
    Ptr<CalibrateDebevec> calibrate = createCalibrateDebevec();
    calibrate->process(images, response, times);

Java

Mat response = new Mat();
CalibrateDebevec calibrate = Photo.createCalibrateDebevec();
Mat matTimes = new Mat(times.size(), 1, CvType.CV_32F);
        float[] arrayTimes = new float[(int) (matTimes.total()*matTimes.channels())];
        for (int i = 0; i < times.size(); i++) {
arrayTimes[i] = times.get(i);
        }
matTimes.put(0, 0, arrayTimes);
        calibrate.process(images, response, matTimes);

Python

calibrate = cv.createCalibrateDebevec()
response = calibrate.process(images, times)

對於許多HDR構建演算法來說，瞭解相機響應函式（CRF）是必要的。我們使用其中一種校準演算法來估計所有256個畫素值的逆CRF。

• 生成HDR影像

C++

    Mat hdr;
    Ptr<MergeDebevec> merge_debevec = createMergeDebevec();
merge_debevec->process(images, hdr, times, response);

Java

Mat hdr = new Mat();
MergeDebevec mergeDebevec = Photo.createMergeDebevec();
mergeDebevec.process(images, hdr, matTimes);

Python

merge_debevec = cv.createMergeDebevec()
hdr = merge_debevec.process(images, times, response)

我們使用Debevec的加權方案，利用上一步計算出的響應來構建HDR影像。

• 色調對映HDR影像

C++

    Mat ldr;
    Ptr<TonemapDrago> tonemap = createTonemapDrago(2.2f);
tonemap->process(hdr, ldr);

Java

Mat ldr = new Mat();
Tonemap tonemap = Photo.createTonemap(2.2f);
tonemap.process(hdr, ldr);

Python

tonemap = cv.createTonemapDrago(2.2)
ldr = tonemap.process(hdr)

由於我們想在常見的LDR顯示器上檢視結果，我們必須將HDR影像對映到8位範圍，同時保留大部分細節。這是色調對映方法的主要目標。我們使用帶有雙邊濾波的色調對映器，並將伽馬校正值設定為2.2。

• 執行曝光融合

C++

    Mat fusion;
    Ptr<MergeMertens> merge_mertens = createMergeMertens();
merge_mertens->process(images, fusion);

Java

Mat fusion = new Mat();
MergeMertens mergeMertens = Photo.createMergeMertens();
mergeMertens.process(images, fusion);

Python

merge_mertens = cv.createMergeMertens()
fusion = merge_mertens.process(images)

當不需要HDR影像時，還有一種合併曝光的替代方法。這個過程稱為曝光融合，它生成不需要伽馬校正的LDR影像。它也不使用照片的曝光值。

• 寫入結果

C++

    imwrite("fusion.png", fusion * 255);
    imwrite("ldr.png", ldr * 255);
    imwrite("hdr.hdr", hdr);

Java

Core.multiply(fusion, new Scalar(255,255,255), fusion);
Core.multiply(ldr, new Scalar(255,255,255), ldr);
Imgcodecs.imwrite("fusion.png", fusion);
Imgcodecs.imwrite("ldr.png", ldr);
Imgcodecs.imwrite("hdr.hdr", hdr);

Python

cv.imwrite('fusion.png', fusion * 255)
cv.imwrite('ldr.png', ldr * 255)
cv.imwrite('hdr.hdr', hdr)

現在是時候檢視結果了。請注意，HDR影像無法儲存在常見的影像格式中，因此我們將其儲存為Radiance影像（.hdr）。此外，所有HDR成像函式都返回[0, 1]範圍內的結果，因此我們應該將結果乘以255。

您可以嘗試其他色調對映演算法：cv::TonemapDrago、cv::TonemapMantiuk 和 cv::TonemapReinhard。您還可以根據自己的照片調整HDR校準和色調對映方法中的引數。

結果

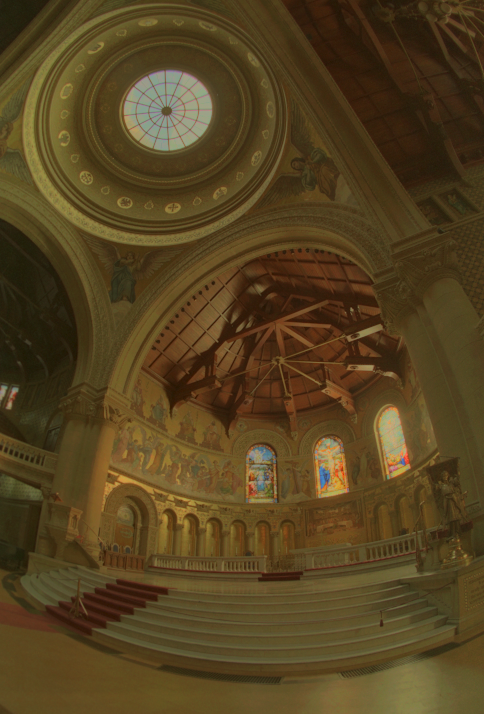

色調對映影像

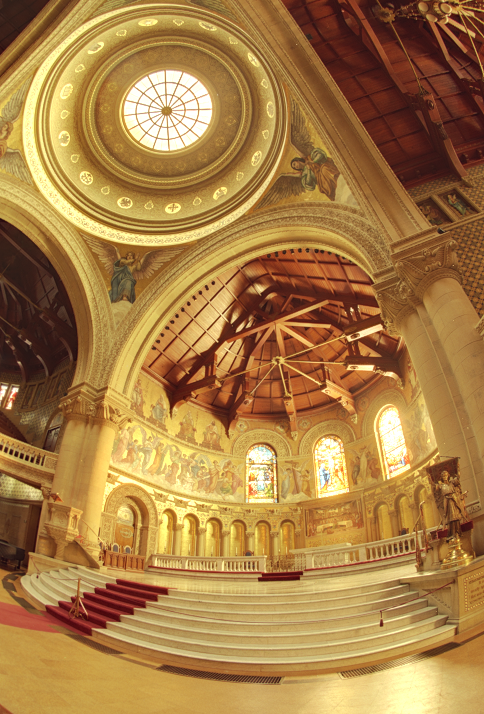

曝光融合

附加資源

1. Paul E Debevec and Jitendra Malik. Recovering high dynamic range radiance maps from photographs. In ACM SIGGRAPH 2008 classes, page 31. ACM, 2008. [70]
2. Mark A Robertson, Sean Borman, and Robert L Stevenson. Dynamic range improvement through multiple exposures. In Image Processing, 1999. ICIP 99. Proceedings. 1999 International Conference on, volume 3, pages 159–163. IEEE, 1999. [230]
3. Tom Mertens, Jan Kautz, and Frank Van Reeth. Exposure fusion. In Computer Graphics and Applications, 2007. PG'07. 15th Pacific Conference on, pages 382–390. IEEE, 2007. [191]
4. 維基百科-HDR
5. 從照片中恢復高動態範圍輻射圖（網頁）
