使用 Orbbec 3D 相機 (UVC)

目錄

• • 簡介
  • 說明
• 程式碼
  • 程式碼解釋
    • Python
    • C++
  • 結果
    • Python
    • C++
  • 注意

上一個教程： 使用奧比中光 Astra 3D 相機
下一個教程： 使用 Creative Senz3D 和其他 Intel RealSense SDK 相容的深度感測器

原始作者	Jinyue Chen
相容性	OpenCV >= 4.10

介紹

本教程專門介紹基於 UVC 協議的奧比中光 3D 相機。 對於使用依賴 OpenNI 的舊奧比中光 3D 相機，請參閱之前的教程。

與使用基於 OpenNI 的 Astra 3D 相機（需要使用 OpenNI2 SDK 構建 OpenCV）不同，透過 OpenCV 訪問奧比中光 UVC 3D 相機不需要安裝奧比中光 SDK。 透過使用 cv::VideoCapture 類，使用者可以從 3D 相機獲取流資料，類似於使用 USB 相機。 深度圖和彩色影像的校準和對齊在內部完成。

說明

為了在 OpenCV 中使用 3D 相機，您可以參考 Get Started 安裝 OpenCV。

請注意，從 4.11 開始，Mac OS 使用者需要使用標誌 -DOBSENSOR_USE_ORBBEC_SDK=ON 從原始碼編譯 OpenCV 才能使用相機

cmake -DOBSENSOR_USE_ORBBEC_SDK=ON ..
make
sudo make install

程式碼

Python

本教程程式碼如下所示。 您也可以從 此處 下載

#!/usr/bin/env python

import numpy as np
import sys
import cv2 as cv


def main()
    # 開啟奧比中光深度感測器
orbbec_cap = cv.VideoCapture(0, cv.CAP_OBSENSOR)
    if orbbec_cap.isOpened() == False
sys.exit("無法開啟相機。")

    while True
        # 從相機抓取資料
        if orbbec_cap.grab()
            # RGB 資料
ret_bgr, bgr_image = orbbec_cap.retrieve(None, cv.CAP_OBSENSOR_BGR_IMAGE)
            if ret_bgr
                cv.imshow("BGR", bgr_image)

            # 深度資料
ret_depth, depth_map = orbbec_cap.retrieve(None, cv.CAP_OBSENSOR_DEPTH_MAP)
            if ret_depth
color_depth_map = cv.normalize(depth_map, None, 0, 255, cv.NORM_MINMAX, cv.CV_8UC1)
color_depth_map = cv.applyColorMap(color_depth_map, cv.COLORMAP_JET)
                cv.imshow("DEPTH", color_depth_map)
        else:
print("無法從相機抓取資料。")

        if cv.pollKey() >= 0
            break

orbbec_cap.release()


if __name__ == '__main__'
    main()

C++

本教程程式碼如下所示。 您也可以從 此處 下載


#include <opencv2/videoio.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>
#include <iostream>

using namespace cv;
int main()
{
    VideoCapture obsensorCapture(0, CAP_OBSENSOR);
    if(!obsensorCapture.isOpened()){
std::cerr << "無法開啟 obsensor 捕獲！ 索引超出範圍或裝置無響應";
        return -1;
    }

    double fx = obsensorCapture.get(CAP_PROP_OBSENSOR_INTRINSIC_FX);
    double fy = obsensorCapture.get(CAP_PROP_OBSENSOR_INTRINSIC_FY);
    double cx = obsensorCapture.get(CAP_PROP_OBSENSOR_INTRINSIC_CX);
    double cy = obsensorCapture.get(CAP_PROP_OBSENSOR_INTRINSIC_CY);
std::cout << "obsensor 相機內部引數：fx=" << fx << ", fy=" << fy << ", cx=" << cx << ", cy=" << cy << std::endl;

    Mat image;
    Mat depthMap;
    Mat adjDepthMap;

    // 最小深度值
    const double minVal = 300;
    // 最大深度值
    const double maxVal = 5000;
    while (true)
    {
        // 這樣抓取深度圖
        // obsensorCapture >> depthMap;

        // 另一種抓取深度圖的方法（以及 bgr 影像）。
        if (obsensorCapture.grab())
        {
            if (obsensorCapture.retrieve(image, CAP_OBSENSOR_BGR_IMAGE))
            {
imshow("RGB", image);
            }

            if (obsensorCapture.retrieve(depthMap, CAP_OBSENSOR_DEPTH_MAP))
            {
depthMap.convertTo(adjDepthMap, CV_8U, 255.0 / (maxVal - minVal), -minVal * 255.0 / (maxVal - minVal));
applyColorMap(adjDepthMap, adjDepthMap, COLORMAP_JET);
imshow("DEPTH", adjDepthMap);
            }

            // 深度圖覆蓋在 bgr 影像上
            static const float alpha = 0.6f;
            if (!image.empty() && !depthMap.empty())
            {
depthMap.convertTo(adjDepthMap, CV_8U, 255.0 / (maxVal - minVal), -minVal * 255.0 / (maxVal - minVal));
                cv::resize(adjDepthMap, adjDepthMap, cv::Size(image.cols, image.rows));
                for (int i = 0; i < image.rows; i++)
                {
                    for (int j = 0; j < image.cols; j++)
                    {
                        cv::Vec3b& outRgb = image.at<cv::Vec3b>(i, j);
uint8_t depthValue = 255 - adjDepthMap.at<uint8_t>(i, j);
                        if (depthValue != 0 && depthValue != 255)
                        {
outRgb[0] = (uint8_t)(outRgb[0] * (1.0f - alpha) + depthValue * alpha);
outRgb[1] = (uint8_t)(outRgb[1] * (1.0f - alpha) + depthValue * alpha);
outRgb[2] = (uint8_t)(outRgb[2] * (1.0f - alpha) + depthValue * alpha);
                        }
                    }
                }
                imshow("DepthToColor", image);
            }
image.release();
depthMap.release();
        }

        if (pollKey() >= 0)
            break;
    }
    return 0;
}

程式碼解釋

Python

• 開啟奧比中光深度感測器：使用 cv.VideoCapture(0, cv.CAP_OBSENSOR) 嘗試開啟第一個奧比中光深度感測器裝置。 如果相機無法開啟，程式將退出並顯示錯誤訊息。
• 迴圈抓取和處理資料：在無限迴圈中，程式碼不斷從相機抓取資料。 orbbec_cap.grab() 方法嘗試抓取一幀。
• 處理 BGR 影像：使用 orbbec_cap.retrieve(None, cv.CAP_OBSENSOR_BGR_IMAGE) 來檢索 BGR 影像資料。 如果成功檢索，則使用 cv.imshow("BGR", bgr_image) 在視窗中顯示 BGR 影像。
• 處理深度影像：使用 orbbec_cap.retrieve(None, cv.CAP_OBSENSOR_DEPTH_MAP) 來檢索深度影像資料。 如果成功檢索，則首先將深度影像歸一化到 0 到 255 的範圍，然後應用偽彩色影像，並使用 cv.imshow("DEPTH", color_depth_map) 在視窗中顯示結果。
• 鍵盤中斷：使用 cv.pollKey() 檢測鍵盤事件。 如果按下鍵，迴圈將中斷，程式結束。
• 釋放資源：退出迴圈後，使用 orbbec_cap.release() 釋放相機資源。

C++

• 開啟奧比中光深度感測器：使用 VideoCapture obsensorCapture(0, CAP_OBSENSOR) 嘗試開啟第一個奧比中光深度感測器裝置。 如果相機無法開啟，將顯示一條錯誤訊息，程式退出。
• 檢索相機內部引數：使用 obsensorCapture.get() 檢索相機的內部引數，包括焦距 (fx, fy) 和主點 (cx, cy)。
• 迴圈抓取和處理資料：在無限迴圈中，程式碼不斷從相機抓取資料。 obsensorCapture.grab() 方法嘗試抓取一幀。
• 處理 BGR 影像：使用 obsensorCapture.retrieve(image, CAP_OBSENSOR_BGR_IMAGE) 來檢索 BGR 影像資料。 如果成功檢索，則使用 imshow("BGR", image) 在視窗中顯示 BGR 影像。
• 處理深度影像：使用 obsensorCapture.retrieve(depthMap, CAP_OBSENSOR_DEPTH_MAP) 來檢索深度影像資料。 如果成功檢索，則對深度影像進行歸一化並應用偽彩色影像，然後使用 imshow("DEPTH", adjDepthMap) 在視窗中顯示結果。 檢索到的深度值以毫米為單位，並被截斷為 300 到 5000（毫米）之間的範圍。 這個固定的範圍可以解釋為基於深度相機深度範圍的截斷，消除了深度圖上的無效畫素。
• 將深度圖覆蓋在 BGR 影像上：將深度圖轉換為 8 點陣圖像，調整其大小以匹配 BGR 影像的大小，並以指定的透明度 (alpha) 將其覆蓋在 BGR 影像上。 疊加的影像使用 imshow("DepthToColor", image) 顯示在視窗中。
• 鍵盤中斷：使用 pollKey() 檢測鍵盤事件。 如果按下鍵，迴圈將中斷，程式結束。
• 釋放資源：退出迴圈後，相機資源將被釋放。

結果

Python

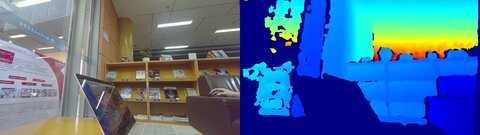

BGR 和 DEPTH 幀

C++

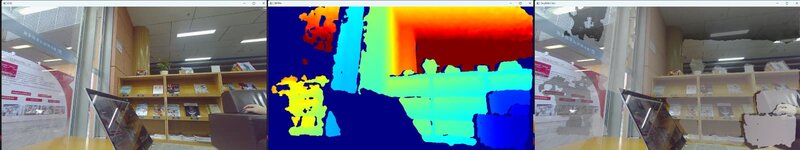

BGR 和 DEPTH 和 DepthToColor 幀

注意

• Mac 使用者需要 sudo 許可權才能執行程式碼。
• 韌體：如果您使用的是奧比中光 UVC 3D 相機，請確保您的相機韌體已更新到最新版本，以避免潛在的相容性問題。 有關更多詳細資訊，請參閱奧比中光的發行說明。
