使用 Creative Senz3D 和其他 Intel RealSense SDK 相容的深度感測器

上一個教程： 使用 Orbbec 3D 相機 (UVC)
下一個教程： 在 Ubuntu 中使用 Wayland highgui 後端

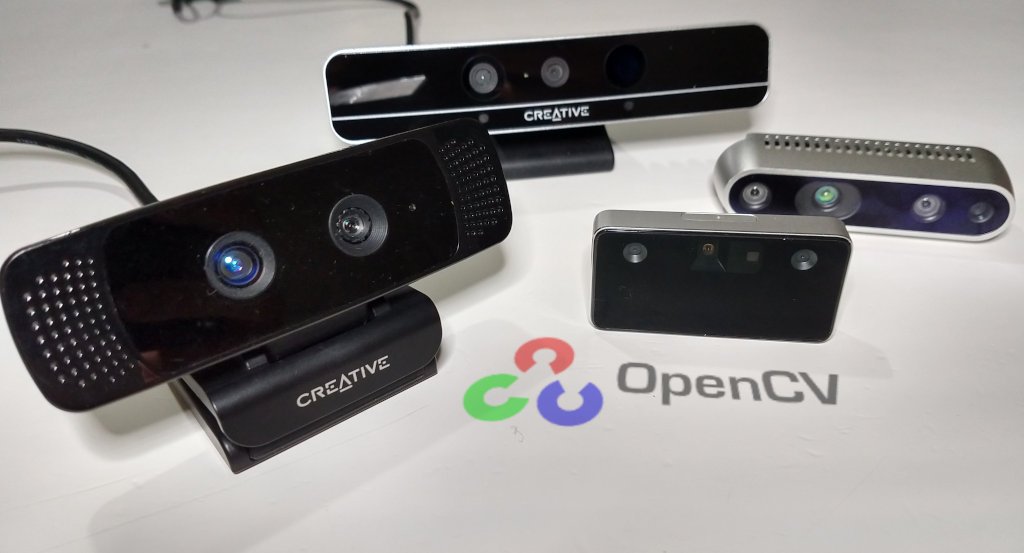

硬體

注意：此教程已部分過時，因為 PerC SDK 已被 RealSense SDK 取代

與 Intel® RealSense SDK 相容的深度感測器透過 VideoCapture 類支援。可以使用 VideoCapture 的熟悉介面檢索深度圖、RGB 影像和其他一些格式的輸出。

為了在 OpenCV 中使用深度感測器，您應該執行以下初步步驟

1. 安裝 Intel RealSense SDK 2.0（從這裡 https://github.com/IntelRealSense/librealsense）。
2. 透過在 CMake 中設定 WITH_LIBREALSENSE 標誌，使用 Intel RealSense SDK 支援配置 OpenCV。如果在安裝資料夾中找到 Intel RealSense SDK，則將使用 Intel Realsense SDK 庫構建 OpenCV（請參閱 CMake 日誌中的 LIBREALSENSE 狀態）。
3. 構建 OpenCV。

VideoCapture 可以檢索以下資料

1. 來自深度生成器的資料
   • CAP_INTELPERC_DEPTH_MAP - 每個畫素是一個 16 位整數。該值表示從物件到相機 XY 平面或笛卡爾深度的距離。（CV_16UC1）
   • CAP_INTELPERC_UVDEPTH_MAP - 每個畫素包含兩個 32 位浮點值，範圍為 0-1，表示深度座標到顏色座標的對映。（CV_32FC2）
   • CAP_INTELPERC_IR_MAP - 每個畫素是一個 16 位整數。該值表示反射雷射束的強度。（CV_16UC1）
2. 從 RGB 影像生成器給出的資料
   • CAP_INTELPERC_IMAGE - 彩色影像。（CV_8UC3）

為了從深度感測器獲取深度圖，請使用 VideoCapture::operator >>，例如

VideoCapture capture( CAP_REALSENSE );
for(;;)
{
Mat depthMap;
capture >> depthMap;

    if( waitKey( 30 ) >= 0 )
        break;
}

為了獲取多個數據圖，請使用 VideoCapture::grab 和 VideoCapture::retrieve，例如

VideoCapture capture(CAP_REALSENSE);
for(;;)
{
Mat depthMap;
Mat image;
Mat irImage;

capture.grab();

capture.retrieve( depthMap, CAP_INTELPERC_DEPTH_MAP );
capture.retrieve( image, CAP_INTELPERC_IMAGE );
capture.retrieve( irImage, CAP_INTELPERC_IR_MAP);

    if( waitKey( 30 ) >= 0 )
        break;
}

為了設定和獲取感測器資料生成器的某些屬性，請分別使用 VideoCapture::set 和 VideoCapture::get 方法，例如

VideoCapture capture(CAP_REALSENSE);
capture.set( CAP_INTELPERC_DEPTH_GENERATOR | CAP_PROP_INTELPERC_PROFILE_IDX, 0 );
cout << "FPS " << capture.get( CAP_INTELPERC_DEPTH_GENERATOR+CAP_PROP_FPS ) << endl;

由於支援兩種型別的感測器資料生成器（影像生成器和深度生成器），因此應使用兩個標誌來設定/獲取所需生成器的屬性

• CAP_INTELPERC_IMAGE_GENERATOR – 用於訪問影像生成器屬性的標誌。
• CAP_INTELPERC_DEPTH_GENERATOR – 用於訪問深度生成器屬性的標誌。如果未設定屬性的兩個可能值中的任何一個，則預設採用此標誌值。

有關更多資訊，請參閱 opencv/samples/cpp 資料夾中的 videocapture_realsense.cpp 用法示例。
