G-API繪圖和合成功能

用於圖中繪製的函式。 更多...

主題
	繪製圖元
	繪製操作和函式

詳細描述

用於圖中繪製的函式。

注意

這是一個正在進行中的功能，API 在未來的版本中可能會發生變化。

G-API 可以使用通用操作和一組 渲染圖元 進行一些圖中繪製。與傳統的 OpenCV 不同，在 G-API 中，使用者需要形成一個要繪製的圖元渲染列表。此列表可以手動構建或在圖表中生成。此列表被傳遞給 特殊操作或函式，其中所有圖元都被解釋並應用於影像。

例如，在一個複雜的流水線中，檢測到的物件列表可以在圖表中轉換為 cv::gapi::wip::draw::Rect 圖元的列表，以突出顯示帶有邊界框的物件，或者檢測到的人臉列表可以在圖表中轉換為 cv::gapi::wip::draw::Mosaic 圖元的列表，以隱藏敏感內容或保護隱私。

與任何其他操作一樣，G-API 中的渲染可以透過不同的後端重新實現。目前只有基於 OpenCV 的後端可用。

除了圖表級操作之外，還有常規（即時）類似 OpenCV 的函式可用 – 請參閱 cv::gapi::wip::draw::render()。這些函式只是常規 G-API 的包裝器，並動態構建渲染圖，因此將編譯引數作為引數。

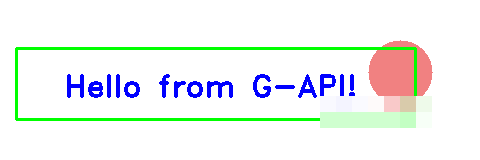

目前，此 API 更偏向於機器，而不是以人為本。主要目的是將一組特定領域的物件轉換為要繪製的圖元列表。例如，為了生成如下所示的圖片

需要按如下方式生成渲染列表

#include <opencv2/imgproc.hpp> // cv::FONT*, cv::LINE*, cv::FILLED
#include <opencv2/highgui.hpp> // imwrite

#include <opencv2/gapi.hpp>
#include <opencv2/gapi/render.hpp>

int main(int argc, char *argv[])
{
    if (argc < 2) {
std::cerr << "需要檔名" << std::endl;
        return 1;
    }

    const auto font = cv::FONT_HERSHEY_DUPLEX;
    const auto blue = cv::Scalar{ 255, 0, 0}; // B/G/R
    const auto green = cv::Scalar{ 0, 255, 0};
    const auto coral = cv::Scalar{0x81,0x81,0xF1};
    const auto white = cv::Scalar{ 255, 255, 255};
    cv::Mat test(cv::Size(480, 160), CV_8UC3, white);

    namespace draw = cv::gapi::wip::draw;
std::vector<draw::Prim> prims;
prims.emplace_back(draw::Circle{ // CIRCLE 圖元
{400,72}, // 位置 (一個 cv::Point)
32, // 半徑
coral, // 顏色
            cv::FILLED, // 厚度/填充型別
            cv::LINE_8, // 線型
0 // 偏移
        });
prims.emplace_back(draw::Text{ // TEXT 圖元
            "Hello from G-API!", // 文字
{64,96}, // 位置 (一個 cv::Point)
font, // 字型
1.0, // 縮放 (大小)
blue, // 顏色
2, // 厚度
            cv::LINE_8, // 線型
            false // 左下角原點標誌
        });
prims.emplace_back(draw::Rect{ // RECTANGLE 圖元
{16,48,400,72}, // 幾何圖形 (一個 cv::Rect)
green, // 顏色
2, // 厚度
            cv::LINE_8, // 線型
0 // 偏移
        });
prims.emplace_back(draw::Mosaic{ // MOSAIC 圖元
{320,96,128,32}, // 幾何圖形 (一個 cv::Rect)
16, // 單元格大小
0 // 抽取
        });
draw::render(test, prims);
    cv::imwrite(argv[1], test);
    return 0;
}
