#include <opencv2/imgproc.hpp>

cv::Subdiv2D 的協作圖

類
結構體	QuadEdge

結構體	Vertex（頂點）

公共型別
列舉	{ PTLOC_ERROR = -2 , PTLOC_OUTSIDE_RECT = -1 , PTLOC_INSIDE = 0 , PTLOC_VERTEX = 1 , PTLOC_ON_EDGE = 2 }

列舉	{ NEXT_AROUND_ORG = 0x00 , NEXT_AROUND_DST = 0x22 , PREV_AROUND_ORG = 0x11 , PREV_AROUND_DST = 0x33 , NEXT_AROUND_LEFT = 0x13 , NEXT_AROUND_RIGHT = 0x31 , PREV_AROUND_LEFT = 0x20 , PREV_AROUND_RIGHT = 0x02 }

公共成員函式
	Subdiv2D ()

	Subdiv2D (Rect rect)

int	edgeDst (int edge, Point2f *dstpt=0) const
	返回邊的目標。

int	edgeOrg (int edge, Point2f *orgpt=0) const
	返回邊的起點。

int	findNearest (Point2f pt, Point2f *nearestPt=0)
	查詢最接近給定點的細分頂點。

int	getEdge (int edge, int nextEdgeType) const
	返回與給定邊相關的邊之一。

void	getEdgeList (std::vector< Vec4f > &edgeList) const
	返回所有邊的列表。

void	getLeadingEdgeList (std::vector< int > &leadingEdgeList) const
	返回連線到每個三角形的引導邊ID列表。

void	getTriangleList (std::vector< Vec6f > &triangleList) const
	返回所有三角形的列表。

Point2f	getVertex (int vertex, int *firstEdge=0) const
	從頂點 ID 返回頂點位置。

void	getVoronoiFacetList (const std::vector< int > &idx, std::vector< std::vector< Point2f > > &facetList, std::vector< Point2f > &facetCenters)
	返回所有 Voronoi 面片的列表。

void	initDelaunay (Rect rect)
	建立一個新的空Delaunay細分。

void	insert (const std::vector< Point2f > &ptvec)
	將多個點插入到 Delaunay 三角剖分中。

int	insert (Point2f pt)
	將單個點插入到 Delaunay 三角剖分中。

int	locate (Point2f pt, int &edge, int &vertex)
	返回 Delaunay 三角剖分中點的位置。

int	nextEdge (int edge) const
	返回邊起點周圍的下一條邊。

int	rotateEdge (int edge, int rotate) const
	返回同一四邊形的另一條邊。

int	symEdge (int edge) const

保護成員函式
void	calcVoronoi ()

void	checkSubdiv () const

void	clearVoronoi ()

int	connectEdges (int edgeA, int edgeB)

void	deleteEdge (int edge)

void	deletePoint (int vtx)

int	isRightOf (Point2f pt, int edge) const

int	newEdge ()

int	newPoint (Point2f pt, bool isvirtual, int firstEdge=0)

void	setEdgePoints (int edge, int orgPt, int dstPt)

void	splice (int edgeA, int edgeB)

void	swapEdges (int edge)

保護屬性
Point2f	bottomRight
	邊界矩形的右下角。

int	freePoint

int	freeQEdge

std::vector< QuadEdge >	qedges
	所有的邊。

int	recentEdge

Point2f	topLeft
	邊界矩形的左上角。

bool	validGeometry

std::vector< Vertex >	vtx
	所有的頂點。

成員列舉文件

◆ 匿名列舉

匿名列舉

Subdiv2D 點定位情況

列舉器
PTLOC_ERROR	點定位錯誤。
PTLOC_OUTSIDE_RECT	點在細分邊界矩形之外。
PTLOC_INSIDE	點在某個面片內部。
PTLOC_VERTEX	點與細分的一個頂點重合。
PTLOC_ON_EDGE	點在某條邊上。

◆ 匿名列舉

匿名列舉

Subdiv2D 邊型別導航 (參見: getEdge())

列舉器
NEXT_AROUND_ORG
NEXT_AROUND_DST
PREV_AROUND_ORG
PREV_AROUND_DST
NEXT_AROUND_LEFT
NEXT_AROUND_RIGHT
PREV_AROUND_LEFT
PREV_AROUND_RIGHT

建構函式 & 解構函式文件

◆ Subdiv2D() [1/2]

cv::Subdiv2D::Subdiv2D ( )

Python
	cv.Subdiv2D(		) ->	<Subdiv2D object>
	cv.Subdiv2D(	rect	) ->	<Subdiv2D object>

建立一個空的 Subdiv2D 物件。要建立一個新的空Delaunay細分，你需要使用 initDelaunay 函式。

◆ Subdiv2D() [2/2]

cv::Subdiv2D::Subdiv2D ( Rect rect )

Python
	cv.Subdiv2D(		) ->	<Subdiv2D object>
	cv.Subdiv2D(	rect	) ->	<Subdiv2D object>

這是一個過載的成員函式，為方便起見提供。它與上述函式的區別僅在於它接受的引數。

引數

rect	包含所有要新增到細分中的二維點的矩形。

此函式建立一個空的Delaunay細分，可以使用 insert() 函式新增二維點。所有要新增的點都必須在指定矩形內，否則會引發執行時錯誤。

成員函式文件

◆ calcVoronoi()

void cv::Subdiv2D::calcVoronoi ( )

保護

◆ checkSubdiv()

void cv::Subdiv2D::checkSubdiv ( ) const

保護

◆ clearVoronoi()

void cv::Subdiv2D::clearVoronoi ( )

保護

◆ connectEdges()

int cv::Subdiv2D::connectEdges	(	int	edgeA,
		int	edgeB )

保護

◆ deleteEdge()

void cv::Subdiv2D::deleteEdge ( int edge )

保護

◆ deletePoint()

void cv::Subdiv2D::deletePoint ( int vtx )

保護

◆ edgeDst()

int cv::Subdiv2D::edgeDst	(	int	edge,
		Point2f *	dstpt = 0 ) const

Python
	cv.Subdiv2D.edgeDst(	edge	) ->	retval, dstpt

返回邊的目標。

引數

edge	細分邊ID。
dstpt	輸出頂點位置。

返回: 頂點 ID。

◆ edgeOrg()

int cv::Subdiv2D::edgeOrg	(	int	edge,
		Point2f *	orgpt = 0 ) const

Python
	cv.Subdiv2D.edgeOrg(	edge	) ->	retval, orgpt

返回邊的起點。

引數

edge	細分邊ID。
orgpt	輸出頂點位置。

返回: 頂點 ID。

◆ findNearest()

int cv::Subdiv2D::findNearest	(	Point2f	pt,
		Point2f *	nearestPt = 0 )

Python
	cv.Subdiv2D.findNearest(	pt	) ->	retval, nearestPt

查詢最接近給定點的細分頂點。

引數

pt	輸入點。
nearestPt	輸出細分頂點。

此函式是另一個用於在細分中定位輸入點的函式。它找到離輸入點最近的細分頂點。儘管包含輸入點的面片（使用 locate() 定位）被用作起點，但它不一定是該面片的頂點之一。

返回: 頂點 ID。

◆ getEdge()

int cv::Subdiv2D::getEdge	(	int	edge,
		int	nextEdgeType ) const

Python
	cv.Subdiv2D.getEdge(	edge, nextEdgeType	) ->	retval

返回與給定邊相關的邊之一。

引數

edge 細分邊ID。

nextEdgeType

指定返回相關邊中的哪一個的引數。可能的值如下：

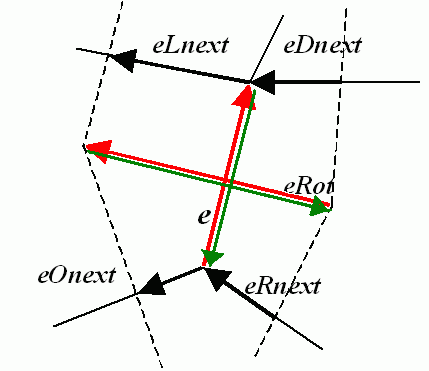

NEXT_AROUND_ORG 圍繞邊原點的下一個邊 (如果 e 是輸入邊，則下圖中的 eOnext)
NEXT_AROUND_DST 邊頂點周圍的下一個 (eDnext)
PREV_AROUND_ORG 圍繞邊原點的上一個邊 (反向的 eRnext )
PREV_AROUND_DST 圍繞邊目的地的上一個邊 (反向的 eLnext )
NEXT_AROUND_LEFT 左面片周圍的下一個 (eLnext)
NEXT_AROUND_RIGHT 右面片周圍的下一個 (eRnext)
PREV_AROUND_LEFT 圍繞左面片的上一個邊 (反向的 eOnext )
PREV_AROUND_RIGHT 圍繞右面片的上一個邊 (反向的 eDnext )

示例輸出

返回: 與輸入邊相關的邊 ID。

◆ getEdgeList()

void cv::Subdiv2D::getEdgeList ( std::vector< Vec4f > & edgeList ) const

Python
	cv.Subdiv2D.getEdgeList(		) ->	edgeList

返回所有邊的列表。

引數

edgeList 輸出向量。

此函式將每條邊作為4個數字的向量給出，其中每兩個數字代表一個邊的頂點。例如，org_x = v[0], org_y = v[1], dst_x = v[2], dst_y = v[3]。

◆ getLeadingEdgeList()

void cv::Subdiv2D::getLeadingEdgeList ( std::vector< int > & leadingEdgeList ) const

Python
	cv.Subdiv2D.getLeadingEdgeList(		) ->	leadingEdgeList

返回連線到每個三角形的引導邊ID列表。

引數

leadingEdgeList 輸出向量。

此函式為每個三角形提供一個邊ID。

◆ getTriangleList()

void cv::Subdiv2D::getTriangleList ( std::vector< Vec6f > & triangleList ) const

Python
	cv.Subdiv2D.getTriangleList(		) ->	triangleList

返回所有三角形的列表。

引數

triangleList 輸出向量。

此函式將每個三角形作為6個數字的向量給出，其中每兩個數字代表一個三角形頂點。例如，p1_x = v[0], p1_y = v[1], p2_x = v[2], p2_y = v[3], p3_x = v[4], p3_y = v[5]。

◆ getVertex()

Point2f cv::Subdiv2D::getVertex	(	int	vertex,
		int *	firstEdge = 0 ) const

Python
	cv.Subdiv2D.getVertex(	vertex	) ->	retval, firstEdge

從頂點 ID 返回頂點位置。

引數

vertex	頂點 ID。
firstEdge (第一個邊)	可選。連線到該頂點的第一個邊ID。

返回: 頂點 (x,y)

◆ getVoronoiFacetList()

void cv::Subdiv2D::getVoronoiFacetList	(	const std::vector< int > &	idx,
		std::vector< std::vector< Point2f > > &	facetList,
		std::vector< Point2f > &	facetCenters )

Python
	cv.Subdiv2D.getVoronoiFacetList(	idx	) ->	facetList, facetCenters

返回所有 Voronoi 面片的列表。

引數

idx	要考慮的頂點ID向量。對於所有頂點，可以傳遞空向量。
facetList	Voronoi面片的輸出向量。
facetCenters	Voronoi面片中心點的輸出向量。

◆ initDelaunay()

void cv::Subdiv2D::initDelaunay ( Rect rect )

Python
	cv.Subdiv2D.initDelaunay(	rect	) ->	無

建立一個新的空Delaunay細分。

引數

rect	包含所有要新增到細分中的二維點的矩形。

◆ insert() [1/2]

void cv::Subdiv2D::insert ( const std::vector< Point2f > & ptvec )

Python
	cv.Subdiv2D.insert(	pt	) ->	retval
	cv.Subdiv2D.insert(	ptvec	) ->	無

將多個點插入到 Delaunay 三角剖分中。

引數

ptvec 要插入的點。

此函式將點向量插入細分中，並適當地修改細分拓撲。

◆ insert() [2/2]

int cv::Subdiv2D::insert ( Point2f pt )

Python
	cv.Subdiv2D.insert(	pt	) ->	retval
	cv.Subdiv2D.insert(	ptvec	) ->	無

將單個點插入到 Delaunay 三角剖分中。

引數

pt 要插入的點。

此函式將單個點插入細分中，並適當地修改細分拓撲。如果已存在具有相同座標的點，則不會新增新點。

返回: 點的ID。

注意: 如果點位於三角剖分指定矩形之外，則會引發執行時錯誤。

◆ isRightOf()

int cv::Subdiv2D::isRightOf	(	Point2f	pt,
		int	edge ) const

保護

◆ locate()

int cv::Subdiv2D::locate	(	Point2f	pt,
		int &	edge,
		int &	vertex )

Python
	cv.Subdiv2D.locate(	pt	) ->	retval, edge, vertex

返回 Delaunay 三角剖分中點的位置。

引數

pt	要定位的點。
edge	點所屬或位於其右側的輸出邊。
vertex	可選的輸出頂點，輸入點與其重合。

此函式在細分中定位輸入點，並給出三角形的邊或頂點之一。

返回

一個整數，指定點定位的以下五種情況之一

點落入某個面片。函式返回 PTLOC_INSIDE，並且 edge 將包含該面片的其中一條邊。
點落到邊上。函式返回 PTLOC_ON_EDGE，並且 edge 將包含此邊。
點與細分的一個頂點重合。函式返回 PTLOC_VERTEX，並且 vertex 將包含指向該頂點的指標。
點在細分參考矩形之外。函式返回 PTLOC_OUTSIDE_RECT，並且不會填充任何指標。
輸入引數之一無效。會引發執行時錯誤，或者，如果選擇靜默或“父”錯誤處理模式，則返回 PTLOC_ERROR。

◆ newEdge()

int cv::Subdiv2D::newEdge ( )

保護

◆ newPoint()

int cv::Subdiv2D::newPoint	(	Point2f	pt,
		bool	isvirtual (是否虛擬),
		int	firstEdge = 0 )

保護

◆ nextEdge()

int cv::Subdiv2D::nextEdge ( int edge ) const

Python
	cv.Subdiv2D.nextEdge(	edge	) ->	retval

返回邊起點周圍的下一條邊。

引數

edge 細分邊ID。

返回: 一個整數，表示圍繞邊原點的下一個邊ID：如果 e 是輸入邊，則為上圖中的 eOnext)。

◆ rotateEdge()

int cv::Subdiv2D::rotateEdge	(	int	edge,
		int	rotate ) const

Python
	cv.Subdiv2D.rotateEdge(	edge, rotate	) ->	retval

返回同一四邊形的另一條邊。

引數

edge	細分邊ID。
rotate	指定返回與輸入邊屬於同一四邊形邊的哪個邊的引數。可能的值如下： 0 - 輸入邊 (如果 e 是輸入邊，則下圖中的 e) 1 - 旋轉邊 (eRot) 2 - 反轉邊（反轉的 e（綠色）） 3 - 反轉的旋轉邊（反轉的 eRot（綠色））

返回: 與輸入邊相同的四邊形的邊 ID 之一。

◆ setEdgePoints()

void cv::Subdiv2D::setEdgePoints	(	int	edge,
		int	orgPt,
		int	dstPt )

保護

◆ splice()

void cv::Subdiv2D::splice	(	int	edgeA,
		int	edgeB )

保護

◆ swapEdges()

void cv::Subdiv2D::swapEdges ( int edge )

保護

◆ symEdge()

int cv::Subdiv2D::symEdge ( int edge ) const

Python
	cv.Subdiv2D.symEdge(	edge	) ->	retval

成員資料文件

◆ bottomRight

Point2f cv::Subdiv2D::bottomRight

保護

邊界矩形的右下角。

◆ freePoint

int cv::Subdiv2D::freePoint

保護

◆ freeQEdge

int cv::Subdiv2D::freeQEdge

保護

◆ qedges

std::vector<QuadEdge> cv::Subdiv2D::qedges

保護

所有的邊。

◆ recentEdge

int cv::Subdiv2D::recentEdge

保護

◆ topLeft

Point2f cv::Subdiv2D::topLeft

保護

邊界矩形的左上角。

◆ validGeometry

bool cv::Subdiv2D::validGeometry

保護

◆ vtx

std::vector<Vertex> cv::Subdiv2D::vtx

保護

所有的頂點。

此類的文件是從以下檔案生成的

opencv2/imgproc.hpp
