G-API 高階設計概述

G-API 是一個異構框架，提供了一個統一的 API 來程式設計具有多個支援後端的影像處理流水線。

關鍵的設計思想是保持流水線程式碼本身與平臺無關，同時在圖編譯（配置）時使用額外的引數指定要使用的核心以及要使用的裝置。這個要求導致了以下架構

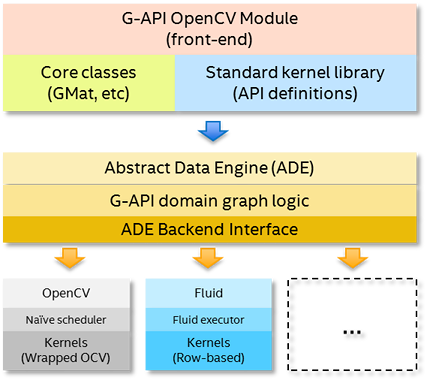

G-API 框架架構

此架構中有三層

API 層 – 這是頂層，實現了 G-API 公共介面、其構建塊和語義。當用戶使用 G-API 構建流水線時，他直接與此層互動，使用者操作的實體（例如 cv::GMat 或 cv::GComputation）由此層提供。
圖編譯器層 – 這是中間層，它將使用者計算展開到圖中，然後對其應用多個轉換（例如最佳化）。這一層建立在 ADE 框架之上。
後端層 – 這是最低層，其中列出了多個後端。與上述兩層相比，後端與底層平臺細節高度耦合，每個後端都代表每個平臺。後端處理經過處理的圖（來自圖編譯器），並針對特定平臺或裝置以最佳方式執行該圖。

API 層

API 層是使用者在定義和使用流水線（G-API 術語中的計算）時與之互動的層。 API 層定義了一組 G-API 動態物件，這些物件可以用作圖中的輸入、輸出和中間資料物件

API 層指定了一組對這些資料物件定義的操作 – 稱為核心。有關 G-API 預設提供的操作的詳細資訊，請參見 G-API core 和 imgproc 名稱空間。

G-API 不僅限於這些操作 – 使用者可以使用特殊宏 G_TYPED_KERNEL() 輕鬆定義自己的核心。

API 層還負責在流水線建立時編組和儲存操作引數。除了上述 G-API 動態物件外，操作還可以接受任意引數（有關此內容的更多資訊請參見此處），因此 API 層會在執行時捕獲其值並在內部儲存。

最後，cv::GComputation 和 cv::GCompiled 是 API 層的其餘重要元件。前者將一系列 G-API 表示式包裝到一個物件（圖）中，後者是圖編譯的產物（有關詳細資訊，請參見本章）。

圖編譯器層

每個 G-API 計算在執行之前都會被編譯。編譯過程以兩種方式觸發

隱式，當使用 cv::GComputation::apply() 時。在這種情況下，圖編譯會立即進行執行。
顯式，當使用 cv::GComputation::compile() 時。在這種情況下，將返回一個 cv::GCompiled 物件，然後可以將其作為 C++ 函子呼叫。

對於預先不知道輸入資料格式的情況，建議使用第一種方法 – 例如，當它來自任意輸入檔案時。對於輸入資料特徵通常是預定義的部署（生產）場景，建議使用第二種方法。

圖編譯過程建立在 ADE 框架之上。最初，從 API 層捕獲的表示式生成二分圖。該圖包含兩種型別的節點：Data 和 Operations。圖始終以 Data 節點開始和結束，Operations 節點位於兩者之間。每個 Operation 節點都有輸入和輸出，兩者都是 Data 節點。

生成初始圖後，實際上會透過多個圖變換（稱為passes）進行處理。 ADE 框架充當編譯器傳遞管理引擎，傳遞是專門為 G-API 編寫的。

有不同的傳遞，它們檢查圖的有效性，細化操作和資料的細節，根據親和力或使用者指定的區域[TBD]將節點組織成叢集（“Islands”），等等。後端也能夠將後端特定的傳遞注入到編譯過程中，有關此內容的更多資訊，請參見專用章節。

圖編譯的結果是一個已編譯的物件，由類 cv::GCompiled 表示。無論是否存在顯式或隱式編譯請求（請參見上文），始終會建立一個新的 cv::GCompiled 物件。實際的圖執行發生在 cv::GCompiled 中，並由參與圖編譯的後端確定。

另請參見: cv::GComputation::apply(), cv::GComputation::compile(), cv::GCompiled

後端層

上圖列出了兩個後端，OpenCV 和 Fluid。 OpenCV 是所謂的“引用後端”，它使用普通的舊 OpenCV 函式來實現 G-API 操作。此後端對於在熟悉的開發系統上進行原型設計很有用。 Fluid 是一個用於在 CPU 上進行快取高效執行的外掛 – 它實現了不同的執行策略，並使用其自己的特殊核心進行操作。 Fluid 後端允許在 CPU 上執行時實現更少的記憶體佔用和更好的記憶體區域性性。

可能還有更多後端可用，例如 Halide、OpenCL 等 – G-API 提供了一個統一的內部 API 來開發後端，因此任何愛好者或公司都可以自由地在新平臺或加速器上擴充套件 G-API。就 OpenCV 基礎設施而言，每個新後端都是一個新的獨立的 OpenCV 模組，當作為 OpenCV 的一部分構建時，它會擴充套件 G-API。

圖執行

圖的執行方式由為編譯選擇的後端定義。實際上，每個後端都在圖編譯過程的最後階段構建自己的執行指令碼，此時會生成一個可執行（已編譯）物件。例如，在 OpenCV 後端中，此指令碼只是要呼叫的 OpenCV 函式的拓撲排序序列；對於 Fluid 後端，類似 – 在每次迭代中處理輸入線的代理的拓撲排序列表。

圖執行以兩種方式觸發

透過 cv::GComputation::apply()，圖恰好針對給定的輸入資料進行原地編譯；
透過 cv::GCompiled::operator()()，當圖已被預編譯時。

兩種方法都是多型的，並採用可變數量的引數，並在執行時執行有效性檢查。如果傳遞的資料物件的數量、形狀和格式與預期不同，則會引發執行時異常。 G-API 還提供了型別化包裝器，以將這些檢查移動到編譯時 – 請參見 cv::GComputationT<>。

G-API 圖執行被宣告為無狀態的 – 這意味著已編譯的函子 (cv::GCompiled) 的行為類似於純 C++ 函式，併為同一組輸入引數提供相同的結果。

兩種執行方法都採用 \(N+M\) 個引數，其中 \(N\) 是輸入數，\(M\) 是定義 cv::GComputation 的輸出數。請注意，雖然 G-API 型別（cv::GMat 等）在定義中使用，但執行方法接受 OpenCV 的傳統資料型別（例如 cv::Mat），這些型別儲存實際資料 – 請參見引數編組中的表。

另請參見: 實現細節, 核心 API
