高階 API：TextDetectionModel 和 TextRecognitionModel

目錄

• 簡介
  • TextRecognitionModel
  • TextDetectionModel
• 預訓練模型
  • TextRecognitionModel
  • TextDetectionModel
• 用於測試的影像
• 文字識別示例
• 文字檢測示例
• 文字定位示例
• 原始碼
• 詳細示例
  • 使用影像進行測試
  • 在公共資料集上進行測試

上一個教程： 如何執行自定義 OCR 模型
下一個教程： 基於 DNN 的人臉檢測與識別

原始作者	Wenqing Zhang
相容性	OpenCV >= 4.5

簡介

在本教程中，我們將詳細介紹 TextRecognitionModel 和 TextDetectionModel 中的 API。

---

TextRecognitionModel

在當前版本中，cv::dnn::TextRecognitionModel 僅支援基於 CNN+RNN+CTC 的演算法，並提供了 CTC 的貪婪解碼方法。更多資訊，請參考 原始論文

在識別之前，您應該 setVocabulary 和 setDecodeType。

• "CTC-greedy"，文字識別模型的輸出應該是一個機率矩陣。形狀應該是 (T, B, Dim)，其中
  • T 是序列長度
  • B 是批大小（推理中僅支援 B=1）
  • 和 Dim 是詞彙表長度 +1（CTC 的 'Blank' 在 Dim 的索引 0 處）。
• "CTC-prefix-beam-search"，文字識別模型的輸出應該是一個與 "CTC-greedy" 相同的機率矩陣。
  • 該演算法在 Hannun 的 論文中提出。
  • setDecodeOptsCTCPrefixBeamSearch 可用於控制搜尋步驟中的波束大小。
  • 為了進一步最佳化大型詞彙表，引入了一個新的選項 vocPruneSize，以避免迭代整個詞彙表，而只迭代機率最高的 vocPruneSize 個 token。

cv::dnn::TextRecognitionModel::recognize() 是文字識別的主要函式。

• 輸入影像應該是一個裁剪的文字影像或一個帶有 roiRects 的影像
• 未來可能會支援其他解碼方法

---

TextDetectionModel

cv::dnn::TextDetectionModel API 提供了以下文字檢測方法

• cv::dnn::TextDetectionModel::detect() 在 std::vector<std::vector<Point>> (4 點四邊形) 中返回結果
• cv::dnn::TextDetectionModel::detectTextRectangles() 在 std::vector<cv::RotatedRect> (類似 RBOX) 中返回結果

在當前版本中，cv::dnn::TextDetectionModel 支援以下演算法

• 使用 cv::dnn::TextDetectionModel_DB 與 "DB" 模型
• 和使用 cv::dnn::TextDetectionModel_EAST 與 "EAST" 模型

以下提供的預訓練模型是 DB 的變體（沒有可變形卷積），效能可以參考 論文 中的表 1。更多資訊，請參考 官方程式碼

---

您可以使用更多資料訓練自己的模型，並將其轉換為 ONNX 格式。我們鼓勵您向這些 API 新增新的演算法。

預訓練模型

TextRecognitionModel

crnn.onnx
url: https://drive.google.com/uc?export=dowload&id=1ooaLR-rkTl8jdpGy1DoQs0-X0lQsB6Fj
sha: 270d92c9ccb670ada2459a25977e8deeaf8380d3,
alphabet_36.txt: https://drive.google.com/uc?export=dowload&id=1oPOYx5rQRp8L6XQciUwmwhMCfX0KyO4b
引數設定：-rgb=0;
描述：該模型的分類數為 36 (0~9 + a~z)。
訓練資料集為 MJSynth。

crnn_cs.onnx
url: https://drive.google.com/uc?export=dowload&id=12diBsVJrS9ZEl6BNUiRp9s0xPALBS7kt
sha: a641e9c57a5147546f7a2dbea4fd322b47197cd5
alphabet_94.txt: https://drive.google.com/uc?export=dowload&id=1oKXxXKusquimp7XY1mFvj9nwLzldVgBR
引數設定：-rgb=1;
描述：該模型的分類數為 94 (0~9 + a~z + A~Z + 標點符號)。
訓練資料集為 MJsynth 和 SynthText。

crnn_cs_CN.onnx
url: https://drive.google.com/uc?export=dowload&id=1is4eYEUKH7HR7Gl37Sw4WPXx6Ir8oQEG
sha: 3940942b85761c7f240494cf662dcbf05dc00d14
alphabet_3944.txt: https://drive.google.com/uc?export=dowload&id=18IZUUdNzJ44heWTndDO6NNfIpJMmN-ul
引數設定：-rgb=1;
描述：該模型的分類數為 3944 (0~9 + a~z + A~Z + 漢字 + 特殊字元)。
訓練資料集為 ReCTS (https://rrc.cvc.uab.es/?ch=12)。

更多模型可以在 這裡 找到，這些模型來自 clovaai。您可以透過 CRNN 訓練更多模型，並透過 torch.onnx.export 轉換模型。

TextDetectionModel

- DB_IC15_resnet50.onnx
url: https://drive.google.com/uc?export=dowload&id=17_ABp79PlFt9yPCxSaarVc_DKTmrSGGf
sha: bef233c28947ef6ec8c663d20a2b326302421fa3
推薦引數設定：-inputHeight=736, -inputWidth=1280;
描述：該模型在 ICDAR2015 上訓練，因此只能檢測英文文字例項。

- DB_IC15_resnet18.onnx
url: https://drive.google.com/uc?export=dowload&id=1vY_KsDZZZb_svd5RT6pjyI8BS1nPbBSX
sha: 19543ce09b2efd35f49705c235cc46d0e22df30b
推薦引數設定：-inputHeight=736, -inputWidth=1280;
描述：該模型在 ICDAR2015 上訓練，因此只能檢測英文文字例項。

- DB_TD500_resnet50.onnx
url: https://drive.google.com/uc?export=dowload&id=19YWhArrNccaoSza0CfkXlA8im4-lAGsR
sha: 1b4dd21a6baa5e3523156776970895bd3db6960a
推薦引數設定：-inputHeight=736, -inputWidth=736;
描述：該模型在 MSRA-TD500 上訓練，因此可以檢測英文和中文文字例項。

- DB_TD500_resnet18.onnx
url: https://drive.google.com/uc?export=dowload&id=1sZszH3pEt8hliyBlTmB-iulxHP1dCQWV
sha: 8a3700bdc13e00336a815fc7afff5dcc1ce08546
推薦引數設定：-inputHeight=736, -inputWidth=736;
描述：該模型在 MSRA-TD500 上訓練，因此可以檢測英文和中文文字例項。

我們將在未來 這裡 釋出更多 DB 模型。

- EAST
下載連結：https://www.dropbox.com/s/r2ingd0l3zt8hxs/frozen_east_text_detection.tar.gz?dl=1
該模型基於 https://github.com/argman/EAST

用於測試的影像

文字識別
url: https://drive.google.com/uc?export=dowload&id=1nMcEy68zDNpIlqAn6xCk_kYcUTIeSOtN
sha: 89205612ce8dd2251effa16609342b69bff67ca3

文字檢測
url: https://drive.google.com/uc?export=dowload&id=149tAhIcvfCYeyufRoZ9tmc2mZDKE_XrF
sha: ced3c03fb7f8d9608169a913acf7e7b93e07109b

文字識別示例

步驟 1. 載入具有詞彙表的影像和模型

// 載入裁剪的文字行影像
// 您可以在“用於測試的影像”中找到用於測試的裁剪影像
int rgb = IMREAD_COLOR; // 這應該根據模型輸入要求進行更改。
Mat image = imread("path/to/text_rec_test.png", rgb);

// 載入模型權重
TextRecognitionModel model("path/to/crnn_cs.onnx");

// 解碼方法
// 未來將支援更多方法
model.setDecodeType("CTC-greedy");

// 載入詞彙表
// 詞彙表應根據文字識別模型進行更改
std::ifstream vocFile;
vocFile.open("path/to/alphabet_94.txt");
CV_Assert(vocFile.is_open());
String vocLine;
std::vector<String> vocabulary;
while (std::getline(vocFile, vocLine)) {
vocabulary.push_back(vocLine);
}
model.setVocabulary(vocabulary);

步驟 2. 設定引數

// 歸一化引數
double scale = 1.0 / 127.5;
Scalar mean = Scalar(127.5, 127.5, 127.5);

// 輸入形狀
Size inputSize = Size(100, 32);

model.setInputParams(scale, inputSize, mean);

步驟 3. 推理

std::string recognitionResult = recognizer.recognize(image);
std::cout << "'" << recognitionResult << "'" << std::endl;

輸入影像

圖片示例

輸出

'welcome'

文字檢測示例

步驟 1. 載入影像和模型

// 載入影像
// 您可以在“用於測試的影像”中找到一些用於測試的影像
Mat frame = imread("/path/to/text_det_test.png");

步驟 2.a 設定引數 (DB)

// 載入模型權重
TextDetectionModel_DB model("/path/to/DB_TD500_resnet50.onnx");

// 後處理引數
float binThresh = 0.3;
float polyThresh = 0.5;
uint maxCandidates = 200;
double unclipRatio = 2.0;
model.setBinaryThreshold(binThresh)
.setPolygonThreshold(polyThresh)
.setMaxCandidates(maxCandidates)
.setUnclipRatio(unclipRatio)
;

// 歸一化引數
double scale = 1.0 / 255.0;
Scalar mean = Scalar(122.67891434, 116.66876762, 104.00698793);

// 輸入形狀
Size inputSize = Size(736, 736);

model.setInputParams(scale, inputSize, mean);

步驟 2.b 設定引數 (EAST)

TextDetectionModel_EAST model("EAST.pb");

float confThreshold = 0.5;
float nmsThreshold = 0.4;
model.setConfidenceThreshold(confThresh)
.setNMSThreshold(nmsThresh)
;

double detScale = 1.0;
Size detInputSize = Size(320, 320);
Scalar detMean = Scalar(123.68, 116.78, 103.94);
bool swapRB = true;
model.setInputParams(detScale, detInputSize, detMean, swapRB);

步驟 3. 推理

std::vector<std::vector<Point>> detResults;
model.detect(detResults);

// 視覺化
polylines(frame, results, true, Scalar(0, 255, 0), 2);
imshow("Text Detection", image);
cv::Mat::empty

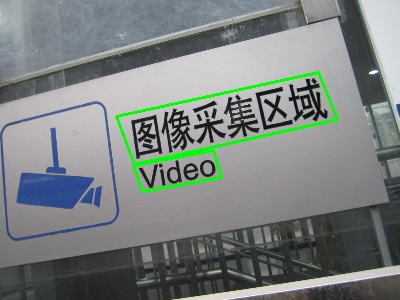

輸出

圖片示例

文字定位示例

按照上述步驟操作後，很容易獲得輸入影像的檢測結果。然後，您可以進行變換和裁剪文字影像以進行識別。更多資訊，請參考 詳細示例

// 變換和裁剪
Mat cropped;
fourPointsTransform(recInput, vertices, cropped);

String recResult = recognizer.recognize(cropped);

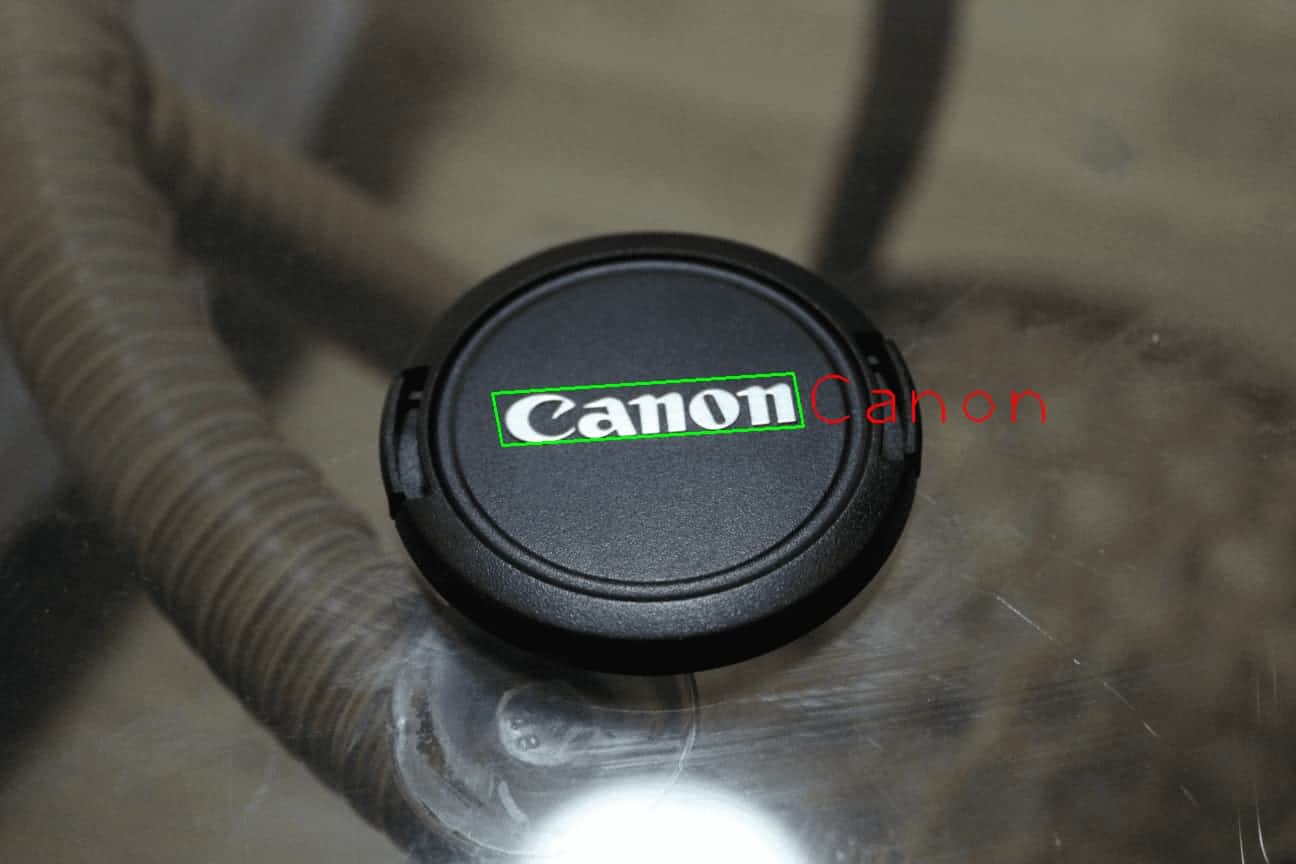

輸出示例

圖片示例

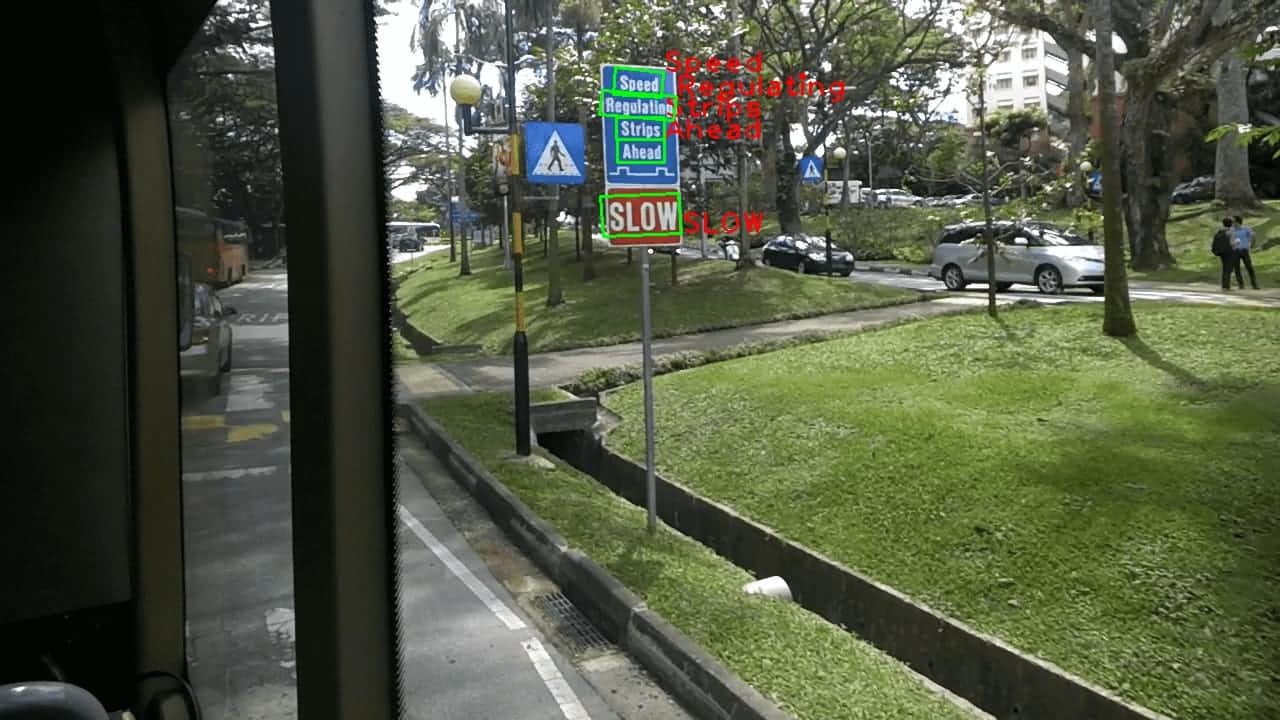

圖片示例

原始碼

這些 API 的 原始碼 可以在 DNN 模組中找到。

詳細示例

更多資訊，請參考

• samples/dnn/scene_text_recognition.cpp
• samples/dnn/scene_text_detection.cpp
• samples/dnn/text_detection.cpp
• samples/dnn/scene_text_spotting.cpp

使用影像進行測試

示例

example_dnn_scene_text_recognition -mp=path/to/crnn_cs.onnx -i=path/to/an/image -rgb=1 -vp=/path/to/alphabet_94.txt
example_dnn_scene_text_detection -mp=path/to/DB_TD500_resnet50.onnx -i=path/to/an/image -ih=736 -iw=736
example_dnn_scene_text_spotting -dmp=path/to/DB_IC15_resnet50.onnx -rmp=path/to/crnn_cs.onnx -i=path/to/an/image -iw=1280 -ih=736 -rgb=1 -vp=/path/to/alphabet_94.txt
example_dnn_text_detection -dmp=path/to/EAST.pb -rmp=path/to/crnn_cs.onnx -i=path/to/an/image -rgb=1 -vp=path/to/alphabet_94.txt

在公共資料集上進行測試

文字識別

測試影像的下載連結可以在 用於測試的影像 中找到

示例

example_dnn_scene_text_recognition -mp=path/to/crnn.onnx -e=true -edp=path/to/evaluation_data_rec -vp=/path/to/alphabet_36.txt -rgb=0
example_dnn_scene_text_recognition -mp=path/to/crnn_cs.onnx -e=true -edp=path/to/evaluation_data_rec -vp=/path/to/alphabet_94.txt -rgb=1

文字檢測

測試影像的下載連結可以在 用於測試的影像 中找到

示例

example_dnn_scene_text_detection -mp=path/to/DB_TD500_resnet50.onnx -e=true -edp=path/to/evaluation_data_det/TD500 -ih=736 -iw=736
example_dnn_scene_text_detection -mp=path/to/DB_IC15_resnet50.onnx -e=true -edp=path/to/evaluation_data_det/IC15 -ih=736 -iw=1280
