自定義深度學習層支援

目錄

• 簡介
• 在 C++ 中定義自定義層
• 示例：來自 Caffe 的自定義層
• 示例：來自 TensorFlow 的自定義層
• 在 Python 中定義自定義層

上一個教程： 如何在瀏覽器中執行深度網路
下一個教程： 如何執行自定義 OCR 模型

原始作者	Dmitry Kurtaev
相容性	OpenCV >= 3.4.1

簡介

深度學習是一個快速發展的領域。構建神經網路的新方法通常會引入新型別的層。這些層可能是對現有層的修改，也可能是對優秀研究思想的實現。

OpenCV 允許從不同的深度學習框架匯入和執行網路。其中包含了許多最流行的層。然而，你可能會遇到一個問題：你的網路無法使用 OpenCV 匯入，因為網路中的某些層可能未在 OpenCV 的深度學習引擎中實現。

第一個解決方案是在 https://github.com/opencv/opencv/issues 建立一個功能請求，其中提及模型的來源和新層的型別等詳細資訊。如果 OpenCV 社群有此需求，則可以實現新層。

第二種方法是定義一個自定義層，以便 OpenCV 的深度學習引擎知道如何使用它。本教程旨在向您展示深度學習模型匯入定製的過程。

在 C++ 中定義自定義層

深度學習層是網路管道的基本組成部分。它連線到輸入資料塊（blob）併產生結果到輸出資料塊（blob）。其中包含經過訓練的權重和超引數。層的名稱、型別、權重和超引數儲存在訓練期間由原生框架生成的檔案中。如果 OpenCV 遇到未知的層型別，它將在嘗試讀取模型時丟擲異常

Unspecified error: Can't create layer "layer_name" of type "MyType" in function getLayerInstance

要正確匯入模型，您必須從 cv::dnn::Layer 派生一個類，幷包含以下方法

class MyLayer : public cv::dnn::Layer
{
public:
MyLayer(const cv::dnn::LayerParams &params);

    static cv::Ptr<cv::dnn::Layer> create(cv::dnn::LayerParams& params);

    virtual bool getMemoryShapes(const std::vector<std::vector<int> > &inputs,
                                 const int requiredOutputs,
std::vector<std::vector<int> > &outputs,
std::vector<std::vector<int> > &internals) const CV_OVERRIDE;

    virtual void forward(cv::InputArrayOfArrays inputs,
                         cv::OutputArrayOfArrays outputs,
                         cv::OutputArrayOfArrays internals) CV_OVERRIDE;

    virtual void finalize(cv::InputArrayOfArrays inputs,
                          cv::OutputArrayOfArrays outputs) CV_OVERRIDE;
};

並在匯入前註冊它

#include <opencv2/dnn/layer.details.hpp> // CV_DNN_REGISTER_LAYER_CLASS

static inline void loadNet()
{
    CV_DNN_REGISTER_LAYER_CLASS(Interp, InterpLayer);
    // ...

注意

MyType 是丟擲異常中未實現層的型別。

讓我們看看所有這些方法的作用

• 建構函式

MyLayer(const cv::dnn::LayerParams &params);

從 cv::dnn::LayerParams 中檢索超引數。如果您的層具有可訓練的權重，它們將已經儲存在 Layer 的成員 cv::dnn::Layer::blobs 中。

• 靜態方法 create

    static cv::Ptr<cv::dnn::Layer> create(cv::dnn::LayerParams& params);

此方法應建立您的層的一個例項，並返回一個包含它的 cv::Ptr。

• 輸出資料塊（blob）形狀計算

    virtual bool getMemoryShapes(const std::vector<std::vector<int> > &inputs,
                                 const int requiredOutputs,
std::vector<std::vector<int> > &outputs,
std::vector<std::vector<int> > &internals) const CV_OVERRIDE;

根據輸入形狀返回層的輸出形狀。您可以使用 internals 請求額外記憶體。

• 執行層

    virtual void forward(cv::InputArrayOfArrays inputs,
                         cv::OutputArrayOfArrays outputs,
                         cv::OutputArrayOfArrays internals) CV_OVERRIDE;

在此處實現層的邏輯。為給定輸入計算輸出。

注意

OpenCV 管理為層分配的記憶體。在大多數情況下，相同的記憶體可以在層之間重用。因此，您的 forward 實現不應依賴於 forward 的第二次呼叫將在 outputs 和 internals 中擁有相同的資料。

• 可選的 finalize 方法

    virtual void finalize(cv::InputArrayOfArrays inputs,
                          cv::OutputArrayOfArrays outputs) CV_OVERRIDE;

方法鏈如下：OpenCV 深度學習引擎呼叫一次 create 方法，然後為每個建立的層呼叫 getMemoryShapes，然後您可以在 cv::dnn::Layer::finalize 中根據已知的輸入維度進行一些準備。網路初始化後，對於網路的每個輸入，僅呼叫 forward 方法。

注意

輸入資料塊（blob）的大小（例如高度、寬度或批次大小）變化會導致 OpenCV 重新分配所有內部記憶體。這會導致效率差距。請嘗試使用固定的批次大小和影像維度來初始化和部署模型。

示例：來自 Caffe 的自定義層

讓我們從 https://github.com/cdmh/deeplab-public 建立一個自定義層 Interp。它只是一個簡單的尺寸調整層，接收大小為 N x C x Hi x Wi 的輸入資料塊（blob），並返回大小為 N x C x Ho x Wo 的輸出資料塊（blob），其中 N 是批次大小，C 是通道數，Hi x Wi 和 Ho x Wo 分別是輸入和輸出的 高 x 寬。此層沒有可訓練的權重，但它有超引數來指定輸出大小。

例如，

layer {
name: "output"
type: "Interp"
bottom: "input"
top: "output"
interp_param {
height: 9
width: 8
  }
}

這樣我們的實現可能看起來像這樣

class InterpLayer : public cv::dnn::Layer
{
public:
InterpLayer(const cv::dnn::LayerParams &params) : Layer(params)
    {
outWidth = params.get<int>("width", 0);
outHeight = params.get<int>("height", 0);
    }

    static cv::Ptr<cv::dnn::Layer> create(cv::dnn::LayerParams& params)
    {
        return cv::Ptr<cv::dnn::Layer>(new InterpLayer(params));
    }

    virtual bool getMemoryShapes(const std::vector<std::vector<int> > &inputs,
                                 const int requiredOutputs,
std::vector<std::vector<int> > &outputs,
std::vector<std::vector<int> > &internals) const CV_OVERRIDE
    {
CV_UNUSED(requiredOutputs); CV_UNUSED(internals);
std::vector<int> outShape(4);
outShape[0] = inputs[0][0]; // 批次大小
outShape[1] = inputs[0][1]; // 通道數
outShape[2] = outHeight;
outShape[3] = outWidth;
outputs.assign(1, outShape);
        return false;
    }

    // 此自定義層的實現基於 https://github.com/cdmh/deeplab-public/blob/master/src/caffe/layers/interp_layer.cpp
    virtual void forward(cv::InputArrayOfArrays inputs_arr,
                         cv::OutputArrayOfArrays outputs_arr,
                         cv::OutputArrayOfArrays internals_arr) CV_OVERRIDE
    {
        if (inputs_arr.depth() == CV_16S)
        {
            // 對於 DNN_TARGET_OPENCL_FP16 目標，以下方法
            // 將資料從 FP16 轉換為 FP32 並再次呼叫此 forward 方法。
            forward_fallback(inputs_arr, outputs_arr, internals_arr);
            return;
        }

std::vector<cv::Mat> inputs, outputs;
inputs_arr.getMatVector(inputs);
outputs_arr.getMatVector(outputs);

        cv::Mat& inp = inputs[0];
        cv::Mat& out = outputs[0];
        const float* inpData = (float*)inp.data;
        float* outData = (float*)out.data;

        const int batchSize = inp.size[0];
        const int numChannels = inp.size[1];
        const int inpHeight = inp.size[2];
        const int inpWidth = inp.size[3];

        const float rheight = (outHeight > 1) ? static_cast<float>(inpHeight - 1) / (outHeight - 1) : 0.f;
        const float rwidth = (outWidth > 1) ? static_cast<float>(inpWidth - 1) / (outWidth - 1) : 0.f;
        for (int h2 = 0; h2 < outHeight; ++h2)
        {
            const float h1r = rheight * h2;
            const int h1 = static_cast<int>(h1r);
            const int h1p = (h1 < inpHeight - 1) ? 1 : 0;
            const float h1lambda = h1r - h1;
            const float h0lambda = 1.f - h1lambda;
            for (int w2 = 0; w2 < outWidth; ++w2)
            {
                const float w1r = rwidth * w2;
                const int w1 = static_cast<int>(w1r);
                const int w1p = (w1 < inpWidth - 1) ? 1 : 0;
                const float w1lambda = w1r - w1;
                const float w0lambda = 1.f - w1lambda;
                const float* pos1 = inpData + h1 * inpWidth + w1;
                float* pos2 = outData + h2 * outWidth + w2;
                for (int c = 0; c < batchSize * numChannels; ++c)
                {
pos2[0] =
h0lambda * (w0lambda * pos1[0] + w1lambda * pos1[w1p]) +
h1lambda * (w0lambda * pos1[h1p * inpWidth] + w1lambda * pos1[h1p * inpWidth + w1p]);
pos1 += inpWidth * inpHeight;
pos2 += outWidth * outHeight;
                }
            }
        }
    }

private:
    int outWidth, outHeight;
};

接下來我們需要註冊新的層型別並嘗試匯入模型。

    CV_DNN_REGISTER_LAYER_CLASS(Interp, InterpLayer);
    cv::dnn::Net caffeNet = cv::dnn::readNet("/path/to/config.prototxt", "/path/to/weights.caffemodel");

示例：來自 TensorFlow 的自定義層

這是一個匯入包含 tf.image.resize_bilinear 操作的網路的示例。這也是一個尺寸調整操作，但其實現與 OpenCV 或上述 Interp 不同。

讓我們建立一個單層網路

inp = tf.placeholder(tf.float32, [2, 3, 4, 5], 'input')
resized = tf.image.resize_bilinear(inp, size=[9, 8], name='resize_bilinear')

OpenCV 以以下方式看待 TensorFlow 圖

node {
name: "input"
op: "Placeholder"
attr {
key: "dtype"
value {
type: DT_FLOAT
    }
  }
}
node {
name: "resize_bilinear/size"
op: "Const"
attr {
key: "dtype"
value {
type: DT_INT32
    }
  }
attr {
key: "value"
value {
tensor {
dtype: DT_INT32
tensor_shape {
dim {
size: 2
          }
        }
tensor_content: "\t\000\000\000\010\000\000\000"
      }
    }
  }
}
node {
name: "resize_bilinear"
op: "ResizeBilinear"
input: "input:0"
input: "resize_bilinear/size"
attr {
key: "T"
value {
type: DT_FLOAT
    }
  }
attr {
key: "align_corners"
value {
b: false
    }
  }
}
library {
}

從 TensorFlow 匯入自定義層旨在將所有層的 attr 放入 cv::dnn::LayerParams，但將輸入 Const 資料塊（blobs）放入 cv::dnn::Layer::blobs。在我們的例子中，調整大小的輸出形狀將儲存在層的 blobs[0] 中。

class ResizeBilinearLayer CV_FINAL : public cv::dnn::Layer
{
public:
ResizeBilinearLayer(const cv::dnn::LayerParams &params) : Layer(params)
    {
        CV_Assert(!params.get<bool>("align_corners", false));
        CV_Assert(!blobs.empty());

        for (size_t i = 0; i < blobs.size(); ++i)
            CV_Assert(blobs[i].type() == CV_32SC1);

        // 輸入資料塊有兩種情況：一個包含輸出的單個數據塊
        // 形狀和兩個包含縮放因子的資料塊。
        if (blobs.size() == 1)
        {
            CV_Assert(blobs[0].total() == 2);
outHeight = blobs[0].at<int>(0, 0);
outWidth = blobs[0].at<int>(0, 1);
factorHeight = factorWidth = 0;
        }
        else
        {
            CV_Assert(blobs.size() == 2); CV_Assert(blobs[0].total() == 1); CV_Assert(blobs[1].total() == 1);
factorHeight = blobs[0].at<int>(0, 0);
factorWidth = blobs[1].at<int>(0, 0);
outHeight = outWidth = 0;
        }
    }

    static cv::Ptr<cv::dnn::Layer> create(cv::dnn::LayerParams& params)
    {
        return cv::Ptr<cv::dnn::Layer>(new ResizeBilinearLayer(params));
    }

    virtual bool getMemoryShapes(const std::vector<std::vector<int> > &inputs,
                                 const int,
std::vector<std::vector<int> > &outputs,
std::vector<std::vector<int> > &) const CV_OVERRIDE
    {
std::vector<int> outShape(4);
outShape[0] = inputs[0][0]; // 批次大小
outShape[1] = inputs[0][1]; // 通道數
outShape[2] = outHeight != 0 ? outHeight : (inputs[0][2] * factorHeight);
outShape[3] = outWidth != 0 ? outWidth : (inputs[0][3] * factorWidth);
outputs.assign(1, outShape);
        return false;
    }

    virtual void finalize(cv::InputArrayOfArrays, cv::OutputArrayOfArrays outputs_arr) CV_OVERRIDE
    {
std::vector<cv::Mat> outputs;
outputs_arr.getMatVector(outputs);
        if (!outWidth && !outHeight)
        {
outHeight = outputs[0].size[2];
outWidth = outputs[0].size[3];
        }
    }

    // 此實現基於以下參考實現：
    // https://github.com/tensorflow/tensorflow/blob/master/tensorflow/contrib/lite/kernels/internal/reference/reference_ops.h
    virtual void forward(cv::InputArrayOfArrays inputs_arr,
                         cv::OutputArrayOfArrays outputs_arr,
                         cv::OutputArrayOfArrays internals_arr) CV_OVERRIDE
    {
        if (inputs_arr.depth() == CV_16S)
        {
            // 對於 DNN_TARGET_OPENCL_FP16 目標，以下方法
            // 將資料從 FP16 轉換為 FP32 並再次呼叫此 forward 方法。
            forward_fallback(inputs_arr, outputs_arr, internals_arr);
            return;
        }

std::vector<cv::Mat> inputs, outputs;
inputs_arr.getMatVector(inputs);
outputs_arr.getMatVector(outputs);

        cv::Mat& inp = inputs[0];
        cv::Mat& out = outputs[0];
        const float* inpData = (float*)inp.data;
        float* outData = (float*)out.data;

        const int batchSize = inp.size[0];
        const int numChannels = inp.size[1];
        const int inpHeight = inp.size[2];
        const int inpWidth = inp.size[3];

        float heightScale = static_cast<float>(inpHeight) / outHeight;
        float widthScale = static_cast<float>(inpWidth) / outWidth;
        for (int b = 0; b < batchSize; ++b)
        {
            for (int y = 0; y < outHeight; ++y)
            {
                float input_y = y * heightScale;
                int y0 = static_cast<int>(std::floor(input_y));
                int y1 = std::min(y0 + 1, inpHeight - 1);
                for (int x = 0; x < outWidth; ++x)
                {
                    float input_x = x * widthScale;
                    int x0 = static_cast<int>(std::floor(input_x));
                    int x1 = std::min(x0 + 1, inpWidth - 1);
                    for (int c = 0; c < numChannels; ++c)
                    {
                        float interpolation =
inpData[offset(inp.size, c, x0, y0, b)] * (1 - (input_y - y0)) * (1 - (input_x - x0)) +
inpData[offset(inp.size, c, x0, y1, b)] * (input_y - y0) * (1 - (input_x - x0)) +
inpData[offset(inp.size, c, x1, y0, b)] * (1 - (input_y - y0)) * (input_x - x0) +
inpData[offset(inp.size, c, x1, y1, b)] * (input_y - y0) * (input_x - x0);
outData[offset(out.size, c, x, y, b)] = interpolation;
                    }
                }
            }
        }
    }

private:
    static inline int offset(const cv::MatSize& size, int c, int x, int y, int b)
    {
        return x + size[3] * (y + size[2] * (c + size[1] * b));
    }

    int outWidth, outHeight, factorWidth, factorHeight;
};

接下來我們註冊一個層並嘗試匯入模型。

    CV_DNN_REGISTER_LAYER_CLASS(ResizeBilinear, ResizeBilinearLayer);
    cv::dnn::Net tfNet = cv::dnn::readNet("/path/to/graph.pb");

在 Python 中定義自定義層

以下示例展示瞭如何在 Python 中自定義 OpenCV 的層。

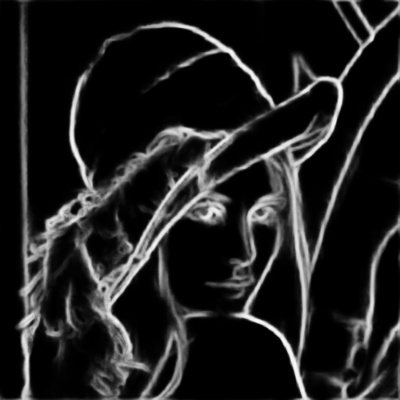

讓我們考慮 Holistically-Nested Edge Detection 深度學習模型。該模型與當前版本的 Caffe 框架相比，只有一個不同之處。Crop 層接收兩個輸入資料塊（blob），並裁剪第一個資料塊以匹配第二個資料塊的空間維度，過去是從中心裁剪。現在 Caffe 的層是從左上角裁剪的。因此，使用最新版本的 Caffe 或 OpenCV，您將得到帶有填充邊界的偏移結果。

接下來我們將把 OpenCV 中執行左上角裁剪的 Crop 層替換為一箇中心裁剪的層。

• 建立一個包含 getMemoryShapes 和 forward 方法的類

class CropLayer(object)
    def __init__(self, params, blobs)
self.xstart = 0
self.xend = 0
self.ystart = 0
self.yend = 0

    # 我們的層接收兩個輸入。我們需要裁剪第一個輸入資料塊（blob）
    # 以匹配第二個資料塊的形狀（保持批次大小和通道數）
    def getMemoryShapes(self, inputs)
inputShape, targetShape = inputs[0], inputs[1]
batchSize, numChannels = inputShape[0], inputShape[1]
height, width = targetShape[2], targetShape[3]

self.ystart = (inputShape[2] - targetShape[2]) // 2
self.xstart = (inputShape[3] - targetShape[3]) // 2
self.yend = self.ystart + height
self.xend = self.xstart + width

        return [[batchSize, numChannels, height, width]]

    def forward(self, inputs)
        return [inputs[0][:,:,self.ystart:self.yend,self.xstart:self.xend]]

注意

兩個方法都應返回列表。

• 註冊一個新層。

cv.dnn_registerLayer('Crop', CropLayer)

就是這樣！我們已經將 OpenCV 已實現的層替換為自定義層。您可以在原始碼中找到完整的指令碼。
