霍夫線變換

目錄

• 目標
• 理論
• 霍夫線變換
  • 它是如何工作的？
  • 標準霍夫線變換和機率霍夫線變換
  • 此程式的作用是什麼？
• 程式碼
• 解釋
  • 載入影像
  • 使用Canny檢測器檢測影像邊緣
  • 標準霍夫線變換
  • 機率霍夫線變換
  • 顯示原始影像和檢測到的線條
  • 等待使用者退出程式
• 結果

上一個教程： Canny邊緣檢測器
下一個教程： 霍夫圓變換

原始作者	Ana Huamán
相容性	OpenCV >= 3.0

目標

在本教程中，您將學習如何

• 使用OpenCV函式 HoughLines() 和 HoughLinesP() 來檢測影像中的線條。

理論

注意

以下解釋來源於Bradski和Kaehler合著的《學習OpenCV》一書。

霍夫線變換

1. 霍夫線變換是一種用於檢測直線的變換。
2. 為了應用此變換，首先進行邊緣檢測預處理是可取的。

工作原理？

1. 如你所知，影像空間中的一條直線可以用兩個變數來表示。例如
   1. 在笛卡爾座標系中：引數：\((m,b)\)。
   2. 在極座標系中：引數：\((r,\theta)\)

對於霍夫變換，我們將用極座標系來表示直線。因此，直線方程可以寫為

\[y = \left ( -\dfrac{\cos \theta}{\sin \theta} \right ) x + \left ( \dfrac{r}{\sin \theta} \right )\]

整理項：\(r = x \cos \theta + y \sin \theta\)

1. 通常，對於每個點\((x_{0}, y_{0})\)，我們可以定義透過該點的直線族，表示為

   \[r_{\theta} = x_{0} \cdot \cos \theta + y_{0} \cdot \sin \theta\]

   這意味著每對\((r_{\theta},\theta)\)代表透過\((x_{0}, y_{0})\)的每條直線。

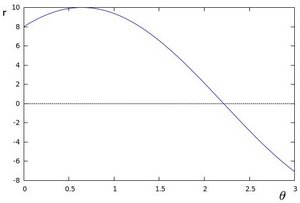

2. 如果對於給定的\((x_{0}, y_{0})\)繪製透過該點的直線族，我們將得到一條正弦曲線。例如，對於\(x_{0} = 8\)和\(y_{0} = 6\)，我們得到以下（在\(\theta\) - \(r\)平面中的）圖

我們只考慮滿足\(r > 0\)和\(0< \theta < 2 \pi\)的點。

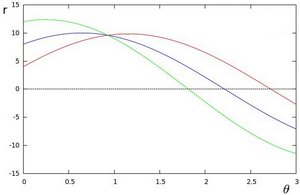

1. 我們可以對影像中的所有點執行上述相同的操作。如果兩個不同點的曲線在\(\theta\) - \(r\)平面中相交，則意味著這兩個點屬於同一條直線。例如，繼續上面的例子，並繪製另外兩個點：\(x_{1} = 4\)，\(y_{1} = 9\)和\(x_{2} = 12\)，\(y_{2} = 3\)的圖，我們得到

這三條曲線在一個點\((0.925, 9.6)\)相交，這些座標是\((x_{0}, y_{0})\)、\((x_{1}, y_{1})\)和\((x_{2}, y_{2})\)所在的直線的引數（\(\theta, r\)）。

1. 上述所有內容意味著什麼？這意味著通常，可以透過查詢曲線之間的交點數量來*檢測*一條直線。相交的曲線越多，表示該交點所代表的直線包含的點越多。通常，我們可以定義一個*閾值*，即*檢測*一條直線所需的最小交點數量。
2. 這就是霍夫線變換的作用。它會跟蹤影像中每個點的曲線之間的交點。如果交點數量超過某個*閾值*，則將其宣告為一條直線，其引數為交點的\((\theta, r_{\theta})\)。

標準霍夫線變換和機率霍夫線變換

OpenCV實現了三種霍夫線變換

a. 標準霍夫變換

• 它與我們上一節中解釋的原理基本一致。它返回一個由\(({\theta}, r_{\theta})\)對組成的向量。
• 在OpenCV中，它由函式HoughLines()實現。

b. 機率霍夫線變換

• 霍夫線變換的一種更高效的實現。它輸出檢測到的線的端點\((x_{0}, y_{0}, x_{1}, y_{1})\)
• 在OpenCV中，它由函式HoughLinesP()實現。

c. 加權霍夫變換

• 在標準霍夫變換中，它使用邊緣強度而非二進位制0或1值。
• 在OpenCV中，它由函式HoughLines()實現，引數use_edgeval=true。
• 請參閱samples/cpp/tutorial_code/ImgTrans/HoughLines_Demo.cpp中的示例。

該程式做什麼？

• 載入影像
• 應用*標準霍夫線變換*和*機率霍夫線變換*。
• 在三個視窗中顯示原始影像和檢測到的線條。

程式碼

C++

我們將要解釋的示例程式碼可以從此處下載。一個略微更高階的版本（透過軌跡條顯示標準霍夫變換和機率霍夫變換，用於改變閾值）可以在此處找到。


#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"
#include "opencv2/imgproc.hpp"

using namespace cv;
using namespace std;

int main(int argc, char** argv)
{
    // 宣告輸出變數
    Mat dst, cdst, cdstP;

    const char* default_file = "sudoku.png";
    const char* filename = argc >=2 ? argv[1] : default_file;

    // 載入影像
    Mat src = imread( samples::findFile( filename ), IMREAD_GRAYSCALE );

    // 檢查影像是否載入成功
    if(src.empty()){
printf(" Error opening image\n");
printf(" Program Arguments: [image_name -- default %s] \n", default_file);
        return -1;
    }

    // 邊緣檢測
Canny(src, dst, 50, 200, 3);

    // 複製邊緣到將以 BGR 顯示結果的影像
cvtColor(dst, cdst, COLOR_GRAY2BGR);
cdstP = cdst.clone();

    // 標準霍夫線變換
vector<Vec2f> lines; // will hold the results of the detection
HoughLines(dst, lines, 1, CV_PI/180, 150, 0, 0 ); // runs the actual detection
    // 繪製線條
    for( size_t i = 0; i < lines.size(); i++ )
    {
        float rho = lines[i][0], theta = lines[i][1];
        Point pt1, pt2;
        double a = cos(theta), b = sin(theta);
        double x0 = a*rho, y0 = b*rho;
pt1.x = cvRound(x0 + 1000*(-b));
pt1.y = cvRound(y0 + 1000*(a));
pt2.x = cvRound(x0 - 1000*(-b));
pt2.y = cvRound(y0 - 1000*(a));
line( cdst, pt1, pt2, Scalar(0,0,255), 3, LINE_AA);
    }

    // 機率霍夫線變換
vector<Vec4i> linesP; // will hold the results of the detection
HoughLinesP(dst, linesP, 1, CV_PI/180, 50, 50, 10 ); // runs the actual detection
    // 繪製線條
    for( size_t i = 0; i < linesP.size(); i++ )
    {
        Vec4i l = linesP[i];
line( cdstP, Point(l[0], l[1]), Point(l[2], l[3]), Scalar(0,0,255), 3, LINE_AA);
    }

    // 顯示結果
imshow("Source", src);

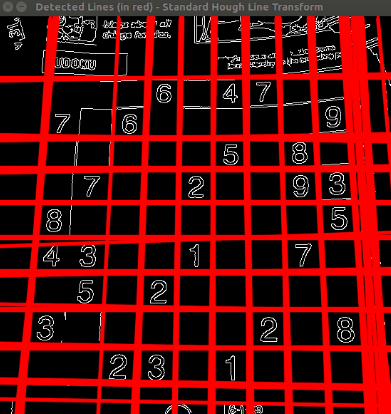

imshow("Detected Lines (in red) - Standard Hough Line Transform", cdst);

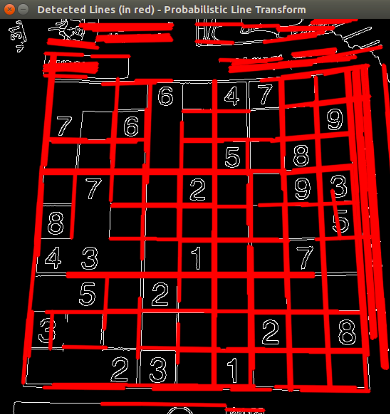

imshow("Detected Lines (in red) - Probabilistic Line Transform", cdstP);

    // 等待並退出
cv::Mat::empty
    return 0;
}

Java

我們將要解釋的示例程式碼可以從此處下載。


import org.opencv.core.*;
import org.opencv.core.Point;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

class HoughLinesRun {

    public void run(String[] args) {
        // 宣告輸出變數
Mat dst = new Mat(), cdst = new Mat(), cdstP;

String default_file = "../../../../data/sudoku.png";
String filename = ((args.length > 0) ? args[0] : default_file);

        // 載入影像
Mat src = Imgcodecs.imread(filename, Imgcodecs.IMREAD_GRAYSCALE);

        // 檢查影像是否載入成功
        if( src.empty() ) {
System.out.println("Error opening image!");
System.out.println("Program Arguments: [image_name -- default "
+ default_file +"] \n");
System.exit(-1);
        }

        // 邊緣檢測
Imgproc.Canny(src, dst, 50, 200, 3, false);

        // 複製邊緣到將以 BGR 顯示結果的影像
Imgproc.cvtColor(dst, cdst, Imgproc.COLOR_GRAY2BGR);
cdstP = cdst.clone();

        // 標準霍夫線變換
Mat lines = new Mat(); // will hold the results of the detection
Imgproc.HoughLines(dst, lines, 1, Math.PI/180, 150); // runs the actual detection
        // 繪製線條
        for (int x = 0; x < lines.rows(); x++) {
            double rho = lines.get(x, 0)[0],
theta = lines.get(x, 0)[1];

            double a = Math.cos(theta), b = Math.sin(theta);
            double x0 = a*rho, y0 = b*rho;
Point pt1 = new Point(Math.round(x0 + 1000*(-b)), Math.round(y0 + 1000*(a)));
Point pt2 = new Point(Math.round(x0 - 1000*(-b)), Math.round(y0 - 1000*(a)));
Imgproc.line(cdst, pt1, pt2, new Scalar(0, 0, 255), 3, Imgproc.LINE_AA, 0);
        }

        // 機率霍夫線變換
Mat linesP = new Mat(); // will hold the results of the detection
Imgproc.HoughLinesP(dst, linesP, 1, Math.PI/180, 50, 50, 10); // runs the actual detection
        // 繪製線條
        for (int x = 0; x < linesP.rows(); x++) {
            double[] l = linesP.get(x, 0);
Imgproc.line(cdstP, new Point(l[0], l[1]), new Point(l[2], l[3]), new Scalar(0, 0, 255), 3, Imgproc.LINE_AA, 0);
        }

        // 顯示結果
HighGui.imshow("Source", src);
HighGui.imshow("Detected Lines (in red) - Standard Hough Line Transform", cdst);
HighGui.imshow("Detected Lines (in red) - Probabilistic Line Transform", cdstP);

        // 等待並退出
HighGui.waitKey();
System.exit(0);
    }
}

public class HoughLines {
    public static void main(String[] args) {
        // 載入本地庫。
System.loadLibrary(Core.NATIVE_LIBRARY_NAME);
        new HoughLinesRun().run(args);
    }
}

Python

我們將要解釋的示例程式碼可以從此處下載。

"""
@file hough_lines.py
@brief This program demonstrates line finding with the Hough transform
"""
import sys
import math
import cv2 as cv
import numpy as np


def main(argv)

default_file = 'sudoku.png'
filename = argv[0] if len(argv) > 0 else default_file

    # 載入影像
src = cv.imread(cv.samples.findFile(filename), cv.IMREAD_GRAYSCALE)

    # Check if image is loaded fine
    if src is None
        print ('Error opening image!')
        print ('Usage: hough_lines.py [image_name -- default ' + default_file + '] \n')
        return -1



dst = cv.Canny(src, 50, 200, None, 3)


    # Copy edges to the images that will display the results in BGR
cdst = cv.cvtColor(dst, cv.COLOR_GRAY2BGR)
cdstP = np.copy(cdst)


lines = cv.HoughLines(dst, 1, np.pi / 180, 150, None, 0, 0)

    if lines is not None
        for i in range(0, len(lines))
rho = lines[i][0][0]
theta = lines[i][0][1]
a = math.cos(theta)
b = math.sin(theta)
x0 = a * rho
y0 = b * rho
pt1 = (int(x0 + 1000*(-b)), int(y0 + 1000*(a)))
pt2 = (int(x0 - 1000*(-b)), int(y0 - 1000*(a)))

            cv.line(cdst, pt1, pt2, (0,0,255), 3, cv.LINE_AA)



linesP = cv.HoughLinesP(dst, 1, np.pi / 180, 50, None, 50, 10)

    if linesP is not None
        for i in range(0, len(linesP))
l = linesP[i][0]
            cv.line(cdstP, (l[0], l[1]), (l[2], l[3]), (0,0,255), 3, cv.LINE_AA)

    cv.imshow("Source", src)
    cv.imshow("Detected Lines (in red) - Standard Hough Line Transform", cdst)
    cv.imshow("Detected Lines (in red) - Probabilistic Line Transform", cdstP)

    cv.waitKey()
    return 0


if __name__ == "__main__"
    main(sys.argv[1:])

解釋

載入影像

C++

    const char* default_file = "sudoku.png";
    const char* filename = argc >=2 ? argv[1] : default_file;

    // 載入影像
    Mat src = imread( samples::findFile( filename ), IMREAD_GRAYSCALE );

    // 檢查影像是否載入成功
    if(src.empty()){
printf(" Error opening image\n");
printf(" Program Arguments: [image_name -- default %s] \n", default_file);
        return -1;
    }

Java

        String default_file = "../../../../data/sudoku.png";
        String filename = ((args.length > 0) ? args[0] : default_file);

        // 載入影像
Mat src = Imgcodecs.imread(filename, Imgcodecs.IMREAD_GRAYSCALE);

        // 檢查影像是否載入成功
        if( src.empty() ) {
System.out.println("Error opening image!");
System.out.println("Program Arguments: [image_name -- default "
+ default_file +"] \n");
System.exit(-1);
        }

Python

default_file = 'sudoku.png'
filename = argv[0] if len(argv) > 0 else default_file

    # 載入影像
src = cv.imread(cv.samples.findFile(filename), cv.IMREAD_GRAYSCALE)

    # Check if image is loaded fine
    if src is None
        print ('Error opening image!')
        print ('Usage: hough_lines.py [image_name -- default ' + default_file + '] \n')
        return -1

使用Canny檢測器檢測影像邊緣

C++

    // 邊緣檢測
    Canny(src, dst, 50, 200, 3);

Java

        // 邊緣檢測
Imgproc.Canny(src, dst, 50, 200, 3, false);

Python

dst = cv.Canny(src, 50, 200, None, 3)

現在我們將應用霍夫線變換。我們將解釋如何使用為此目的提供的兩個OpenCV函式。

標準霍夫線變換

首先，應用變換

C++

    // 標準霍夫線變換
vector<Vec2f> lines; // will hold the results of the detection
    HoughLines(dst, lines, 1, CV_PI/180, 150, 0, 0 ); // runs the actual detection

Java

        // 標準霍夫線變換
Mat lines = new Mat(); // will hold the results of the detection
Imgproc.HoughLines(dst, lines, 1, Math.PI/180, 150); // runs the actual detection

Python

lines = cv.HoughLines(dst, 1, np.pi / 180, 150, None, 0, 0)

• 引數如下
  • dst: 邊緣檢測器的輸出。它應該是一個灰度影像（儘管實際上它是一個二值影像）
  • lines: 一個向量，將儲存檢測到的直線的引數\((r,\theta)\)
  • rho : 引數\(r\)的畫素解析度。我們使用1畫素。
  • theta: 引數\(\theta\)的弧度解析度。我們使用1度 (CV_PI/180)
  • threshold: "*檢測*"一條直線所需的最小交點數量
  • srn 和 stn: 預設引數為零。更多資訊請查閱OpenCV參考手冊。

然後透過繪製直線來顯示結果。

C++

    // 繪製線條
    for( size_t i = 0; i < lines.size(); i++ )
    {
        float rho = lines[i][0], theta = lines[i][1];
        Point pt1, pt2;
        double a = cos(theta), b = sin(theta);
        double x0 = a*rho, y0 = b*rho;
pt1.x = cvRound(x0 + 1000*(-b));
pt1.y = cvRound(y0 + 1000*(a));
pt2.x = cvRound(x0 - 1000*(-b));
pt2.y = cvRound(y0 - 1000*(a));
        line( cdst, pt1, pt2, Scalar(0,0,255), 3, LINE_AA);
    }

Java

        // 繪製線條
        for (int x = 0; x < lines.rows(); x++) {
            double rho = lines.get(x, 0)[0],
theta = lines.get(x, 0)[1];

            double a = Math.cos(theta), b = Math.sin(theta);
            double x0 = a*rho, y0 = b*rho;
            Point pt1 = new Point(Math.round(x0 + 1000*(-b)), Math.round(y0 + 1000*(a)));
            Point pt2 = new Point(Math.round(x0 - 1000*(-b)), Math.round(y0 - 1000*(a)));
Imgproc.line(cdst, pt1, pt2, new Scalar(0, 0, 255), 3, Imgproc.LINE_AA, 0);
        }

Python

    if lines is not None
        for i in range(0, len(lines))
rho = lines[i][0][0]
theta = lines[i][0][1]
a = math.cos(theta)
b = math.sin(theta)
x0 = a * rho
y0 = b * rho
pt1 = (int(x0 + 1000*(-b)), int(y0 + 1000*(a)))
pt2 = (int(x0 - 1000*(-b)), int(y0 - 1000*(a)))

            cv.line(cdst, pt1, pt2, (0,0,255), 3, cv.LINE_AA)

機率霍夫線變換

首先應用變換

C++

    // 機率霍夫線變換
vector<Vec4i> linesP; // will hold the results of the detection
    HoughLinesP(dst, linesP, 1, CV_PI/180, 50, 50, 10 ); // runs the actual detection

Java

        // 機率霍夫線變換
Mat linesP = new Mat(); // will hold the results of the detection
Imgproc.HoughLinesP(dst, linesP, 1, Math.PI/180, 50, 50, 10); // runs the actual detection

Python

linesP = cv.HoughLinesP(dst, 1, np.pi / 180, 50, None, 50, 10)

• 引數如下：
  • dst: 邊緣檢測器的輸出。它應該是一個灰度影像（儘管實際上它是一個二值影像）
  • lines: 一個向量，將儲存檢測到的線的引數\((x_{start}, y_{start}, x_{end}, y_{end})\)
  • rho : 引數\(r\)的畫素解析度。我們使用1畫素。
  • theta: 引數\(\theta\)的弧度解析度。我們使用1度 (CV_PI/180)
  • threshold: "*檢測*"一條直線所需的最小交點數量
  • minLineLength: 構成一條線的最小點數。點數少於此值的線將被忽略。
  • maxLineGap: 同一條線上兩個點之間的最大允許間隙。

然後透過繪製直線來顯示結果。

C++

    // 繪製線條
    for( size_t i = 0; i < linesP.size(); i++ )
    {
        Vec4i l = linesP[i];
        line( cdstP, Point(l[0], l[1]), Point(l[2], l[3]), Scalar(0,0,255), 3, LINE_AA);
    }

Java

        // 繪製線條
        for (int x = 0; x < linesP.rows(); x++) {
            double[] l = linesP.get(x, 0);
Imgproc.line(cdstP, new Point(l[0], l[1]), new Point(l[2], l[3]), new Scalar(0, 0, 255), 3, Imgproc.LINE_AA, 0);
        }

Python

    if linesP is not None
        for i in range(0, len(linesP))
l = linesP[i][0]
            cv.line(cdstP, (l[0], l[1]), (l[2], l[3]), (0,0,255), 3, cv.LINE_AA)

顯示原始影像和檢測到的線條

C++

    // 顯示結果
    imshow("Source", src);
    imshow("Detected Lines (in red) - Standard Hough Line Transform", cdst);
    imshow("Detected Lines (in red) - Probabilistic Line Transform", cdstP);

Java

        // 顯示結果
HighGui.imshow("Source", src);
HighGui.imshow("Detected Lines (in red) - Standard Hough Line Transform", cdst);
HighGui.imshow("Detected Lines (in red) - Probabilistic Line Transform", cdstP);

Python

    cv.imshow("Source", src)
    cv.imshow("Detected Lines (in red) - Standard Hough Line Transform", cdst)
    cv.imshow("Detected Lines (in red) - Probabilistic Line Transform", cdstP)

等待使用者退出程式

C++

    // 等待並退出
    waitKey();
    return 0;

Java

        // 等待並退出
HighGui.waitKey();
System.exit(0);

Python

    cv.waitKey()
    return 0

結果

注意

以下結果是使用我們在*程式碼*部分中提到的略微更高階的版本獲得的。它仍然實現了與上述相同的功能，只是為閾值添加了軌跡條。

使用例如數獨影像作為輸入。透過使用標準霍夫線變換，我們得到以下結果：

透過使用機率霍夫線變換：

你可能會觀察到，當你改變*閾值*時，檢測到的線條數量會發生變化。解釋很明顯：如果你設定更高的閾值，將檢測到更少的線條（因為你需要更多的點才能宣告檢測到一條線）。
