原始作者	Anastasia Murzova
相容性	OpenCV >= 4.5

目標

在本教程中，您將學習如何

獲取 TensorFlow (TF) 檢測模型的凍結圖
使用 OpenCV Python API 執行轉換後的 TensorFlow 模型

我們將以 SSD MobileNetV1 為例，探討以上列出的要點。

簡介

讓我們簡要了解一下 TensorFlow 模型與 OpenCV API 過渡流程中涉及的關鍵概念。將 TensorFlow 模型轉換為 cv.dnn.Net 的初始步驟是獲取凍結的 TF 模型圖。凍結圖定義了模型圖結構與所需變數的保留值的組合，例如權重。凍結圖儲存在 protobuf (.pb) 檔案中。 OpenCV 中有特殊的函式用於讀取 .pb 圖：cv.dnn.readNetFromTensorflow 和 cv.dnn.readNet。

要求

為了能夠使用以下程式碼進行實驗，您需要安裝一組庫。我們將為此使用 python3.7+ 的虛擬環境

virtualenv -p /usr/bin/python3.7 <env_dir_path>

source <env_dir_path>/bin/activate

對於從原始碼構建的 OpenCV-Python，請按照 OpenCV 簡介中的相應說明進行操作。

在開始安裝庫之前，您可以自定義 requirements.txt，排除或包含一些依賴項（例如，opencv-python）。以下行啟動 requirements 安裝到先前啟用的虛擬環境中

pip install -r requirements.txt

實踐

在本部分中，我們將介紹以下幾點

建立 TF 分類模型轉換管道並提供推理
提供推理，處理預測結果

模型準備

本子章節中的程式碼位於 samples/dnn/dnn_model_runner 模組中，可以使用以下行執行

python -m dnn_model_runner.dnn_conversion.tf.detection.py_to_py_ssd_mobilenet

以下程式碼包含 TF SSD MobileNetV1 模型檢索的步驟

tf_model_name = 'ssd_mobilenet_v1_coco_2017_11_17'
graph_extraction_dir = "./"
frozen_graph_path = extract_tf_frozen_graph(tf_model_name, graph_extraction_dir)
print("凍結圖路徑為 {}：{}".format(tf_model_name, frozen_graph_path))

在 extract_tf_frozen_graph 函式中，我們提取模型檔案中提供的 frozen_inference_graph.pb 以進行進一步處理

# 定義模型檔案名稱
tf_model_tar = model_name + '.tar.gz'
# 定義連結以檢索模型檔案
model_link = DETECTION_MODELS_URL + tf_model_tar

tf_frozen_graph_name = 'frozen_inference_graph'

try:
urllib.request.urlretrieve(model_link, tf_model_tar)
except Exception
print("TF {} 未檢索到：{}".format(model_name, model_link))
    return

print("TF {} 已檢索。".format(model_name))

tf_model_tar = tarfile.open(tf_model_tar)
frozen_graph_path = ""

for model_tar_elem in tf_model_tar.getmembers()
    if tf_frozen_graph_name in os.path.basename(model_tar_elem.name)
tf_model_tar.extract(model_tar_elem, extracted_model_path)
frozen_graph_path = os.path.join(extracted_model_path, model_tar_elem.name)
        break
tf_model_tar.close()

成功執行以上程式碼後，我們將獲得以下輸出

TF ssd_mobilenet_v1_coco_2017_11_17 已檢索。

ssd_mobilenet_v1_coco_2017_11_17 的凍結圖路徑：./ssd_mobilenet_v1_coco_2017_11_17/frozen_inference_graph.pb

為了提供模型推理，我們將使用以下雙層巴士照片（在 Pexels 許可下）

雙層巴士

要啟動測試過程，我們需要提供適當的模型配置。我們將使用來自 TensorFlow Object Detection API 的 ssd_mobilenet_v1_coco.config。 TensorFlow Object Detection API 框架包含用於物件檢測模型操作的有用機制。

我們將使用此配置來提供文字圖表示。為了生成 .pbtxt，我們將使用相應的 samples/dnn/tf_text_graph_ssd.py 指令碼

python tf_text_graph_ssd.py --input ssd_mobilenet_v1_coco_2017_11_17/frozen_inference_graph.pb --config ssd_mobilenet_v1_coco_2017_11_17/ssd_mobilenet_v1_coco.config --output ssd_mobilenet_v1_coco_2017_11_17.pbtxt

成功執行後，將建立 ssd_mobilenet_v1_coco_2017_11_17.pbtxt。

在我們執行 object_detection.py 之前，讓我們看一下 SSD MobileNetV1 測試過程配置的預設值。它們位於 models.yml 中

ssd_tf
model: "ssd_mobilenet_v1_coco_2017_11_17.pb"
config: "ssd_mobilenet_v1_coco_2017_11_17.pbtxt"
mean: [0, 0, 0]
scale: 1.0
width: 300
height: 300
rgb: true
classes: "object_detection_classes_coco.txt"
sample: "object_detection"

為了獲取這些值，我們需要提供凍結圖 ssd_mobilenet_v1_coco_2017_11_17.pb 模型和文字圖 ssd_mobilenet_v1_coco_2017_11_17.pbtxt

python object_detection.py ssd_tf --input ../data/pexels_double_decker_bus.jpg

此行等效於

python object_detection.py --model ssd_mobilenet_v1_coco_2017_11_17.pb --config ssd_mobilenet_v1_coco_2017_11_17.pbtxt --input ../data/pexels_double_decker_bus.jpg --width 300 --height 300 --classes ../data/dnn/object_detection_classes_coco.txt

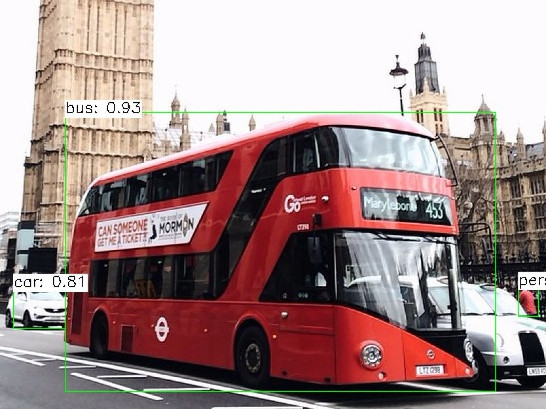

結果是

OpenCV SSD 巴士結果

有幾個有用的引數，也可以自定義這些引數以進行結果校正：閾值 (--thr) 和非極大值抑制 (--nms) 值。
