原始作者	Ana Huamán
相容性	OpenCV >= 3.0

目標

在本教程中，您將學習如何

• 使用OpenCV函式 pyrUp() 和 pyrDown() 對給定影像進行下采樣或上取樣。

理論

注意

以下解釋摘自Bradski和Kaehler的著作《學習OpenCV》。

• 通常我們需要將影像轉換為與原始尺寸不同的尺寸。為此，有兩種可能的選擇：
  1. 放大影像（放大顯示）或
  2. 縮小影像（縮小顯示）。
• 儘管OpenCV中有一個*幾何變換*函式可以（字面上地）調整影像大小（resize，我們將在未來的教程中展示），但在本節中，我們首先分析影像金字塔的使用，它在各種視覺應用中得到了廣泛應用。

影像金字塔

• 影像金字塔是一組影像的集合——它們都源自單一原始影像——透過逐級下采樣生成，直到達到所需的終止點。
• 影像金字塔有兩種常見型別：
  • 高斯金字塔： 用於下采樣影像
  • 拉普拉斯金字塔： 用於從金字塔中較低層（解析度較低）的影像重建上取樣影像
• 在本教程中，我們將使用*高斯金字塔*。

高斯金字塔

• 將金字塔想象成一組層，層越高，尺寸越小。

• 每層從下到上編號，因此層 \((i+1)\)（表示為 \(G_{i+1}\)）小於層 \(i\)（\(G_{i}\)）。

• 要在高斯金字塔中生成層 \((i+1)\)，我們執行以下操作：

  • 將 \(G_{i}\) 與高斯核進行卷積

  \[\frac{1}{256} \begin{bmatrix} 1 & 4 & 6 & 4 & 1 \\ 4 & 16 & 24 & 16 & 4 \\ 6 & 24 & 36 & 24 & 6 \\ 4 & 16 & 24 & 16 & 4 \\ 1 & 4 & 6 & 4 & 1 \end{bmatrix}\]

  • 移除所有偶數行和偶數列。
• 您會很容易注意到，結果影像的面積將恰好是其前一影像的四分之一。在輸入影像 \(G_{0}\)（原始影像）上重複此過程，即可生成整個金字塔。
• 上述過程對於影像下采樣很有用。如果我們想放大影像怎麼辦？：用零 ( \(0 \)) 填充列
  • 首先，將影像的每個維度放大到原始尺寸的兩倍，幷包含新的偶數行和
  • 使用上面顯示（乘以4）的相同核進行卷積，以近似“缺失畫素”的值
• 這兩個過程（如上所述的下采樣和上取樣）由OpenCV函式 pyrUp() 和 pyrDown() 實現，我們將在下面的程式碼示例中看到。

注意

當我們減小影像尺寸時，實際上是丟失了影像資訊。

程式碼

本教程的程式碼如下所示。

C++

您也可以從此處下載


#include "iostream"
#include "opencv2/imgproc.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/highgui.hpp"

using namespace std;
using namespace cv;

const char* window_name = "Pyramids Demo";

int main( int argc, char** argv )
{
cout << "\n Zoom In-Out demo \n "
            "------------------ \n"
            " * [i] -> 放大 \n"
            " * [o] -> 縮小 \n"
            " * [ESC] -> Close program \n" << endl;

    const char* filename = argc >=2 ? argv[1] : "chicky_512.png";

    // 載入影像
    Mat src = imread( samples::findFile( filename ) );

    // 檢查影像是否載入成功
    if(src.empty()){
printf(" Error opening image\n");
printf(" Program Arguments: [image_name -- default chicky_512.png] \n");
        return EXIT_FAILURE;
    }

    for(;;)
    {
imshow( window_name, src );
        char c = (char)waitKey(0);

        if( c == 27 )
{ break; }
        else if( c == 'i' )
{ pyrUp( src, src, Size( src.cols*2, src.rows*2 ) );
printf( "** Zoom In: Image x 2 \n" );
        }
        else if( c == 'o' )
{ pyrDown( src, src, Size( src.cols/2, src.rows/2 ) );
printf( "** Zoom Out: Image / 2 \n" );
        }
    }

    return EXIT_SUCCESS;
}

Java

您也可以從此處下載

import org.opencv.core.*;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

class PyramidsRun {

String window_name = "Pyramids Demo";

    public void run(String[] args) {
System.out.println("\n" +
                " Zoom In-Out demo \n" +
                "------------------ \n" +
                " * [i] -> Zoom [i]n \n" +
                " * [o] -> Zoom [o]ut \n" +
                " * [ESC] -> Close program \n");

String filename = ((args.length > 0) ? args[0] : "../data/chicky_512.png");

        // Load the image
Mat src = Imgcodecs.imread(filename);

        // 檢查影像是否載入成功
        if( src.empty() ) {
System.out.println("Error opening image!");
System.out.println("Program Arguments: [image_name -- default ../data/chicky_512.png] \n");
System.exit(-1);
        }

        while (true){
HighGui.imshow( window_name, src );
            char c = (char) HighGui.waitKey(0);
c = Character.toLowerCase(c);

            if( c == 27 ){
                break;
}else if( c == 'i'){
Imgproc.pyrUp( src, src, new Size( src.cols()*2, src.rows()*2 ) );
System.out.println( "** Zoom In: Image x 2" );
}else if( c == 'o'){
Imgproc.pyrDown( src, src, new Size( src.cols()/2, src.rows()/2 ) );
System.out.println( "** Zoom Out: Image / 2" );
            }
        }

System.exit(0);
    }
}

public class Pyramids {
    public static void main(String[] args) {
        // 載入本地庫。
System.loadLibrary(Core.NATIVE_LIBRARY_NAME);
        new PyramidsRun().run(args);
    }
}

Python

您也可以從此處下載

import sys
import cv2 as cv


def main(argv)
print("""
Zoom In-Out demo
    ------------------
* [i] -> Zoom [i]n
* [o] -> Zoom [o]ut
* [ESC] -> Close program
    """)

filename = argv[0] if len(argv) > 0 else 'chicky_512.png'

    # Load the image
src = cv.imread(cv.samples.findFile(filename))

    # Check if image is loaded fine
    if src is None
        print ('Error opening image!')
        print ('Usage: pyramids.py [image_name -- default ../data/chicky_512.png] \n')
        return -1

    while 1:
rows, cols, _channels = map(int, src.shape)

        cv.imshow('Pyramids Demo', src)

k = cv.waitKey(0)

        if k == 27
            break

        elif chr(k) == 'i'
src = cv.pyrUp(src, dstsize=(2 * cols, 2 * rows))
            print ('** Zoom In: Image x 2')

        elif chr(k) == 'o'
src = cv.pyrDown(src, dstsize=(cols // 2, rows // 2))
            print ('** Zoom Out: Image / 2')


    cv.destroyAllWindows()
    return 0

if __name__ == "__main__"
    main(sys.argv[1:])

解釋

讓我們檢查一下程式的總體結構

載入影像

C++

    const char* filename = argc >=2 ? argv[1] : "chicky_512.png";

    // 載入影像
    Mat src = imread( samples::findFile( filename ) );

    // 檢查影像是否載入成功
    if(src.empty()){
printf(" Error opening image\n");
printf(" Program Arguments: [image_name -- default chicky_512.png] \n");
        return EXIT_FAILURE;
    }

Java

        String filename = ((args.length > 0) ? args[0] : "../data/chicky_512.png");

        // Load the image
Mat src = Imgcodecs.imread(filename);

        // 檢查影像是否載入成功
        if( src.empty() ) {
System.out.println("Error opening image!");
System.out.println("Program Arguments: [image_name -- default ../data/chicky_512.png] \n");
System.exit(-1);
        }

Python

filename = argv[0] if len(argv) > 0 else 'chicky_512.png'

    # Load the image
src = cv.imread(cv.samples.findFile(filename))

    # Check if image is loaded fine
    if src is None
        print ('Error opening image!')
        print ('Usage: pyramids.py [image_name -- default ../data/chicky_512.png] \n')
        return -1

建立視窗

C++

        imshow( window_name, src );

Java

HighGui.imshow( window_name, src );

Python

        cv.imshow('Pyramids Demo', src)

迴圈

C++

    for(;;)
    {
        imshow( window_name, src );
        char c = (char)waitKey(0);

        if( c == 27 )
{ break; }
        else if( c == 'i' )
{ pyrUp( src, src, Size( src.cols*2, src.rows*2 ) );
printf( "** Zoom In: Image x 2 \n" );
        }
        else if( c == 'o' )
{ pyrDown( src, src, Size( src.cols/2, src.rows/2 ) );
printf( "** Zoom Out: Image / 2 \n" );
        }
    }

Java

        while (true){
HighGui.imshow( window_name, src );
            char c = (char) HighGui.waitKey(0);
c = Character.toLowerCase(c);

            if( c == 27 ){
                break;
}else if( c == 'i'){
Imgproc.pyrUp( src, src, new Size( src.cols()*2, src.rows()*2 ) );
System.out.println( "** Zoom In: Image x 2" );
}else if( c == 'o'){
Imgproc.pyrDown( src, src, new Size( src.cols()/2, src.rows()/2 ) );
System.out.println( "** Zoom Out: Image / 2" );
            }
        }

Python

    while 1:
rows, cols, _channels = map(int, src.shape)

        cv.imshow('Pyramids Demo', src)

k = cv.waitKey(0)

        if k == 27
            break

        elif chr(k) == 'i'
src = cv.pyrUp(src, dstsize=(2 * cols, 2 * rows))
            print ('** Zoom In: Image x 2')

        elif chr(k) == 'o'
src = cv.pyrDown(src, dstsize=(cols // 2, rows // 2))
            print ('** Zoom Out: Image / 2')


執行一個無限迴圈，等待使用者輸入。如果使用者按下 ESC 鍵，程式將退出。此外，它還有兩個選項：

• 執行上取樣 - 放大（按下 'i' 後）

  我們使用帶有三個引數的函式 pyrUp()：

  • src：當前和目標影像（將在螢幕上顯示，應為輸入影像的兩倍）
  • Size( tmp.cols*2, tmp.rows*2 ) ：目標尺寸。由於我們正在進行上取樣，pyrUp() 期望的尺寸是輸入影像（在本例中為 src）的兩倍。

C++

        else if( c == 'i' )
{ pyrUp( src, src, Size( src.cols*2, src.rows*2 ) );
printf( "** Zoom In: Image x 2 \n" );
        }

Java

}else if( c == 'i'){
Imgproc.pyrUp( src, src, new Size( src.cols()*2, src.rows()*2 ) );
System.out.println( "** Zoom In: Image x 2" );

Python

        elif chr(k) == 'i'
src = cv.pyrUp(src, dstsize=(2 * cols, 2 * rows))
            print ('** Zoom In: Image x 2')

• 執行下采樣 - 縮小（按下 'o' 後）

  我們使用帶有三個引數的函式 pyrDown()（與 pyrUp() 類似）：

  • src：當前和目標影像（將在螢幕上顯示，應為輸入影像的一半）
  • Size( tmp.cols/2, tmp.rows/2 ) ：目標尺寸。由於我們正在進行下采樣，pyrDown() 期望的尺寸是輸入影像（在本例中為 src）的一半。

C++

        else if( c == 'o' )
{ pyrDown( src, src, Size( src.cols/2, src.rows/2 ) );
printf( "** Zoom Out: Image / 2 \n" );
        }

Java

}else if( c == 'o'){
Imgproc.pyrDown( src, src, new Size( src.cols()/2, src.rows()/2 ) );
System.out.println( "** Zoom Out: Image / 2" );

Python

        elif chr(k) == 'o'
src = cv.pyrDown(src, dstsize=(cols // 2, rows // 2))
            print ('** Zoom Out: Image / 2')

請注意，輸入影像的尺寸（兩個維度）必須能被二整除。否則，將顯示錯誤。

結果

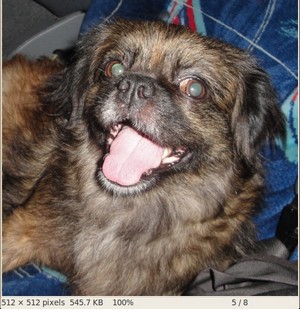

• 程式預設呼叫 `samples/data` 資料夾中的影像 chicky_512.png。請注意，該影像尺寸為 \(512 \times 512\)，因此下采樣不會產生任何錯誤（\(512 = 2^{9}\)）。原始影像如下所示：

• 首先，我們透過按下 'd' 鍵執行兩次連續的 pyrDown() 操作。輸出如下：

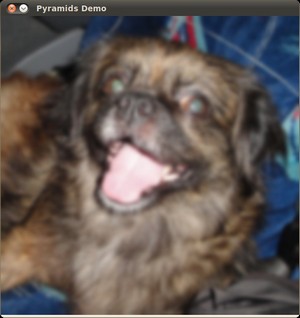

• 請注意，由於我們減小了影像尺寸，應該會損失一些解析度。在我們兩次應用 pyrUp()（透過按下 'u' 鍵）後，這一點變得顯而易見。現在的輸出是：
