改變影像的對比度和亮度！

目錄

• 目標
• 理論
  • 影像處理
  • 畫素變換
  • 亮度與對比度調整
• 程式碼
• 解釋
• 結果
• 實際示例
  • 亮度與對比度調整
  • 伽馬校正
  • 校正曝光不足的影像
  • 程式碼
  • 附加資源

上一個教程： 使用OpenCV新增（混合）兩幅影像
下一個教程： 離散傅立葉變換

原始作者	Ana Huamán
相容性	OpenCV >= 3.0

目標

在本教程中，您將學習如何

• 訪問畫素值
• 用零初始化矩陣
• 瞭解 cv::saturate_cast 的作用以及為何有用
• 獲取一些關於畫素變換的重要資訊
• 在實際示例中提升影像亮度

理論

注意

下面的解釋摘自 Richard Szeliski 的著作 計算機視覺：演算法與應用

影像處理

• 一般的影像處理運算子是一個函式，它接受一個或多個輸入影像並生成一個輸出影像。
• 影像變換可視為
  • 點運算子（畫素變換）
  • 鄰域（基於區域）運算子

畫素變換

• 在這類影像處理變換中，每個輸出畫素的值僅取決於相應的輸入畫素值（此外，可能還有一些全域性收集的資訊或引數）。
• 此類運算子的示例包括亮度與對比度調整以及色彩校正和變換。

亮度與對比度調整

• 兩種常用的點處理是與常數進行乘法和加法運算

  \[g(x) = \alpha f(x) + \beta\]

• 引數 \(\alpha > 0\) 和 \(\beta\) 通常被稱為增益和偏置引數；有時這些引數被認為分別控制對比度和亮度。

• 您可以將 \(f(x)\) 視為源影像畫素，將 \(g(x)\) 視為輸出影像畫素。然後，我們可以更方便地將表示式寫為

  \[g(i,j) = \alpha \cdot f(i,j) + \beta\]

  其中 \(i\) 和 \(j\) 表示畫素位於第 i 行和第 j 列。

程式碼

C++

• 可下載程式碼：點選此處
• 以下程式碼執行操作 \(g(i,j) = \alpha \cdot f(i,j) + \beta\)


  #include "opencv2/imgcodecs.hpp"
  #include "opencv2/highgui.hpp"
  #include <iostream>

  // we're NOT "using namespace std;" here, to avoid collisions between the beta variable and std::beta in c++17
  using std::cin;
  using std::cout;
  using std::endl;
  using namespace cv;

  int main( int argc, char** argv )
  {
      CommandLineParser parser( argc, argv, "{@input | lena.jpg | input image}" );
      Mat image = imread( samples::findFile( parser.get<String>( "@input" ) ) );
      if( image.empty() )
      {
  cout << "無法開啟或找到影像！\n" << endl;
  cout << "用法: " << argv[0] << " " << endl;
        return -1;
      }

      Mat new_image = Mat::zeros( image.size(), image.type() );

      double alpha = 1.0; /*< 簡單對比度控制 */
      int beta = 0; /*< 簡單亮度控制 */

  cout << " 基本線性變換 " << endl;
  cout << "-------------------------" << endl;
  cout << "* 輸入 alpha 值 [1.0-3.0]: "; cin >> alpha;
  cout << "* 輸入 beta 值 [0-100]: "; cin >> beta;

      for( int y = 0; y < image.rows; y++ ) {
          for( int x = 0; x < image.cols; x++ ) {
              for( int c = 0; c < image.channels(); c++ ) {
  new_image.at<Vec3b>(y,x)[c] =
  saturate_cast<uchar>( alpha*image.at<Vec3b>(y,x)[c] + beta );
              }
          }
      }

      imshow("原始影像", image);
      imshow("新影像", new_image);

      waitKey();
      return 0;
  }

Java

• 可下載程式碼：點選此處
• 以下程式碼執行操作 \(g(i,j) = \alpha \cdot f(i,j) + \beta\)

  import java.util.Scanner;

  import org.opencv.core.Core;
  import org.opencv.core.Mat;
  import org.opencv.highgui.HighGui;
  import org.opencv.imgcodecs.Imgcodecs;

  class BasicLinearTransforms {
      private byte saturate(double val) {
          int iVal = (int) Math.round(val);
  iVal = iVal > 255 ? 255 : (iVal < 0 ? 0 : iVal);
          return (byte) iVal;
      }

      public void run(String[] args) {
  String imagePath = args.length > 0 ? args[0] : "../data/lena.jpg";
  Mat image = Imgcodecs.imread(imagePath);
          if (image.empty()) {
  System.out.println("影像為空: " + imagePath);
  System.exit(0);
          }

  Mat newImage = Mat.zeros(image.size(), image.type());

          double alpha = 1.0; /*< 簡單對比度控制 */
          int beta = 0; /*< 簡單亮度控制 */

  System.out.println(" 基本線性變換 ");
  System.out.println("-------------------------");
          try (Scanner scanner = new Scanner(System.in)) {
  System.out.print("* 輸入 alpha 值 [1.0-3.0]: ");
  alpha = scanner.nextDouble();
  System.out.print("* 輸入 beta 值 [0-100]: ");
  beta = scanner.nextInt();
          }

          byte[] imageData = new byte[(int) (image.total()*image.channels())];
  image.get(0, 0, imageData);
          byte[] newImageData = new byte[(int) (newImage.total()*newImage.channels())];
          for (int y = 0; y < image.rows(); y++) {
              for (int x = 0; x < image.cols(); x++) {
                  for (int c = 0; c < image.channels(); c++) {
                      double pixelValue = imageData[(y * image.cols() + x) * image.channels() + c];
  pixelValue = pixelValue < 0 ? pixelValue + 256 : pixelValue;
  newImageData[(y * image.cols() + x) * image.channels() + c]
  = saturate(alpha * pixelValue + beta);
                  }
              }
          }
  newImage.put(0, 0, newImageData);

  HighGui.imshow("原始影像", image);
  HighGui.imshow("新影像", newImage);

  HighGui.waitKey();
  System.exit(0);
      }
  }

  public class BasicLinearTransformsDemo {
      public static void main(String[] args) {
          // 載入本地 OpenCV 庫
  System.loadLibrary(Core.NATIVE_LIBRARY_NAME);

          new BasicLinearTransforms().run(args);
      }
  }

Python

• 可下載程式碼：點選此處
• 以下程式碼執行操作 \(g(i,j) = \alpha \cdot f(i,j) + \beta\)

  from __future__ import print_function
  from builtins import input
  import cv2 as cv
  import numpy as np
  import argparse

  # 讀取使用者提供的影像

  parser = argparse.ArgumentParser(description='用於改變影像對比度和亮度的程式碼！教程。');
  parser.add_argument('--input', help='輸入影像的路徑。', default='lena.jpg')
  args = parser.parse_args()

  image = cv.imread(cv.samples.findFile(args.input))
  if image is None
  print('無法開啟或找到影像：', args.input)
  exit(0)



  new_image = np.zeros(image.shape, image.dtype)



  alpha = 1.0 # 簡單對比度控制
  beta = 0 # 簡單亮度控制

  # 初始化值
  print(' 基本線性變換 ')
  print('-------------------------')
  try:
  alpha = float(input('* 輸入 alpha 值 [1.0-3.0]: '))
  beta = int(input('* 輸入 beta 值 [0-100]: '))
  except ValueError
  print('錯誤，不是數字')


  # 執行操作 new_image(i,j) = alpha*image(i,j) + beta
  # 除了這些 'for' 迴圈，我們也可以簡單地使用
  # new_image = cv.convertScaleAbs(image, alpha=alpha, beta=beta)
  # 但我們想向你展示如何訪問畫素 :)

  for y in range(image.shape[0])
      for x in range(image.shape[1])
          for c in range(image.shape[2])
  new_image[y,x,c] = np.clip(alpha*image[y,x,c] + beta, 0, 255)



  cv.imshow("原始影像", image)
  cv.imshow("新影像", new_image)

  # Wait until user press some key
  cv.waitKey()


解釋

• 我們使用 cv::imread 載入影像並將其儲存到 Mat 物件中

C++

    CommandLineParser parser( argc, argv, "{@input | lena.jpg | input image}" );
    Mat image = imread( samples::findFile( parser.get<String>( "@input" ) ) );
    if( image.empty() )
    {
cout << "無法開啟或找到影像！\n" << endl;
cout << "用法: " << argv[0] << " " << endl;
      return -1;
    }

Java

        String imagePath = args.length > 0 ? args[0] : "../data/lena.jpg";
Mat image = Imgcodecs.imread(imagePath);
        if (image.empty()) {
System.out.println("影像為空: " + imagePath);
System.exit(0);
        }

Python

parser = argparse.ArgumentParser(description='用於改變影像對比度和亮度的程式碼！教程。');
parser.add_argument('--input', help='輸入影像的路徑。', default='lena.jpg')
args = parser.parse_args()

image = cv.imread(cv.samples.findFile(args.input))
if image is None
print('無法開啟或找到影像：', args.input)
exit(0)

• 現在，由於我們將對該影像進行一些變換，我們需要一個新的 Mat 物件來儲存它。此外，我們希望它具有以下特點：
  • 初始畫素值等於零
  • 與原始影像相同的大小和型別

C++

    Mat new_image = Mat::zeros( image.size(), image.type() );

Java

Mat newImage = Mat.zeros(image.size(), image.type());

Python

new_image = np.zeros(image.shape, image.dtype)

我們觀察到 cv::Mat::zeros 根據 image.size() 和 image.type() 返回一個 Matlab 風格的零初始化器

• 現在，我們要求使用者輸入 \(\alpha\) 和 \(\beta\) 的值

C++

    double alpha = 1.0; /*< 簡單對比度控制 */
    int beta = 0; /*< 簡單亮度控制 */

cout << " 基本線性變換 " << endl;
cout << "-------------------------" << endl;
cout << "* 輸入 alpha 值 [1.0-3.0]: "; cin >> alpha;
cout << "* 輸入 beta 值 [0-100]: "; cin >> beta;

Java

        double alpha = 1.0; /*< 簡單對比度控制 */
        int beta = 0; /*< 簡單亮度控制 */

System.out.println(" 基本線性變換 ");
System.out.println("-------------------------");
        try (Scanner scanner = new Scanner(System.in)) {
System.out.print("* 輸入 alpha 值 [1.0-3.0]: ");
alpha = scanner.nextDouble();
System.out.print("* 輸入 beta 值 [0-100]: ");
beta = scanner.nextInt();
        }

Python

alpha = 1.0 # 簡單對比度控制
beta = 0 # 簡單亮度控制

# 初始化值
print(' 基本線性變換 ')
print('-------------------------')
try:
alpha = float(input('* 輸入 alpha 值 [1.0-3.0]: '))
beta = int(input('* 輸入 beta 值 [0-100]: '))
except ValueError
print('錯誤，不是數字')

• 現在，為了執行操作 \(g(i,j) = \alpha \cdot f(i,j) + \beta\)，我們將訪問影像中的每個畫素。由於我們處理的是 BGR 影像，每個畫素將有三個值（B、G 和 R），因此我們也將單獨訪問它們。以下是程式碼片段：

C++

    for( int y = 0; y < image.rows; y++ ) {
        for( int x = 0; x < image.cols; x++ ) {
            for( int c = 0; c < image.channels(); c++ ) {
new_image.at<Vec3b>(y,x)[c] =
saturate_cast<uchar>( alpha*image.at<Vec3b>(y,x)[c] + beta );
            }
        }
    }

Java

        byte[] imageData = new byte[(int) (image.total()*image.channels())];
image.get(0, 0, imageData);
        byte[] newImageData = new byte[(int) (newImage.total()*newImage.channels())];
        for (int y = 0; y < image.rows(); y++) {
            for (int x = 0; x < image.cols(); x++) {
                for (int c = 0; c < image.channels(); c++) {
                    double pixelValue = imageData[(y * image.cols() + x) * image.channels() + c];
pixelValue = pixelValue < 0 ? pixelValue + 256 : pixelValue;
newImageData[(y * image.cols() + x) * image.channels() + c]
= saturate(alpha * pixelValue + beta);
                }
            }
        }
newImage.put(0, 0, newImageData);

Python

for y in range(image.shape[0])
    for x in range(image.shape[1])
        for c in range(image.shape[2])
new_image[y,x,c] = np.clip(alpha*image[y,x,c] + beta, 0, 255)

請注意以下內容（僅限 C++ 程式碼）

• 要訪問影像中的每個畫素，我們使用以下語法：image.at<Vec3b>(y,x)[c]，其中 y 是行，x 是列，c 是 B、G 或 R（0、1 或 2）。
• 由於操作 \(\alpha \cdot p(i,j) + \beta\) 可能會給出超出範圍的值或非整數值（如果 \(\alpha\) 是浮點數），我們使用 cv::saturate_cast 來確保值的有效性。
• 最後，我們以通常的方式建立視窗並顯示影像。

C++

    imshow("原始影像", image);
    imshow("新影像", new_image);

    waitKey();

Java

HighGui.imshow("原始影像", image);
HighGui.imshow("新影像", newImage);

HighGui.waitKey();

Python

cv.imshow("原始影像", image)
cv.imshow("新影像", new_image)

# Wait until user press some key
cv.waitKey()

注意

除了使用 for 迴圈來訪問每個畫素，我們也可以簡單地使用以下命令：

C++

image.convertTo(new_image, -1, alpha, beta);

Java

image.convertTo(newImage, -1, alpha, beta);

Python

new_image = cv.convertScaleAbs(image, alpha=alpha, beta=beta)

其中 cv::Mat::convertTo 會有效地執行 *new_image = a*image + beta*。然而，我們想向你展示如何訪問每個畫素。無論如何，這兩種方法都給出相同的結果，但 convertTo 更最佳化，執行速度快得多。

結果

• 執行我們的程式碼，並使用 \(\alpha = 2.2\) 和 \(\beta = 50\)

  $ ./BasicLinearTransforms lena.jpg
  基本線性變換
  -------------------------
  * 輸入 alpha 值 [1.0-3.0]: 2.2
  * 輸入 beta 值 [0-100]: 50

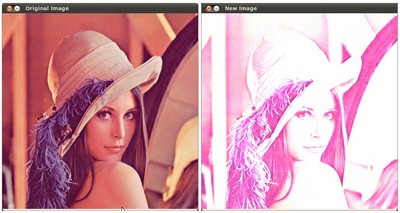

• 我們得到以下結果：

實際示例

在本段中，我們將學到的知識付諸實踐，透過調整影像的亮度和對比度來校正曝光不足的影像。我們還將介紹另一種校正影像亮度的技術，稱為伽馬校正。

亮度與對比度調整

增加（/減少）\(\beta\) 值將為每個畫素新增（/減去）一個常數值。超出 [0 ; 255] 範圍的畫素值將被飽和（即，高於 255（/低於 0）的畫素值將被限制在 255（/0））。

淺灰色為原始影像的直方圖，深灰色為 Gimp 中亮度設為 80 時的直方圖

直方圖表示每個顏色級別擁有該顏色級別的畫素數量。黑暗影像會有許多顏色值較低的畫素，因此直方圖會在其左側呈現一個峰值。當新增一個常數偏置時，由於我們為所有畫素添加了一個常數偏置，直方圖會向右移動。

\(\alpha\) 引數將改變色階的分佈方式。如果 \( \alpha < 1 \)，色階將被壓縮，結果將是對比度較低的影像。

淺灰色為原始影像的直方圖，深灰色為 Gimp 中對比度設為 < 0 時的直方圖

請注意，這些直方圖是使用 Gimp 軟體中的亮度-對比度工具獲得的。亮度工具應該與 \(\beta\) 偏置引數相同，但對比度工具似乎與 \(\alpha\) 增益不同，在 Gimp 中輸出範圍似乎是居中的（正如您可以在之前的直方圖中注意到的）。

可能會出現這樣的情況：調整 \(\beta\) 偏置會改善亮度，但同時影像會顯得略帶蒙版，因為對比度會降低。使用 \(\alpha\) 增益可以減弱這種效果，但由於飽和度，我們將在原始亮部區域丟失一些細節。

伽馬校正

伽馬校正 可透過輸入值與對映輸出值之間的非線性變換來校正影像的亮度

\[O = \left( \frac{I}{255} \right)^{\gamma} \times 255\]

由於這種關係是非線性的，其效果對所有畫素並非相同，而是取決於它們的原始值。

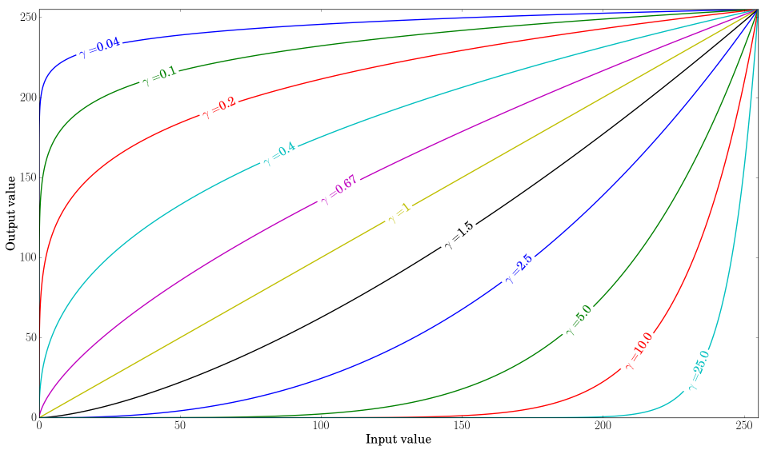

不同伽馬值對應的曲線圖

當 \( \gamma < 1 \) 時，原始暗部區域會更亮，直方圖將向右移動；而當 \( \gamma > 1 \) 時，效果則相反。

校正曝光不足的影像

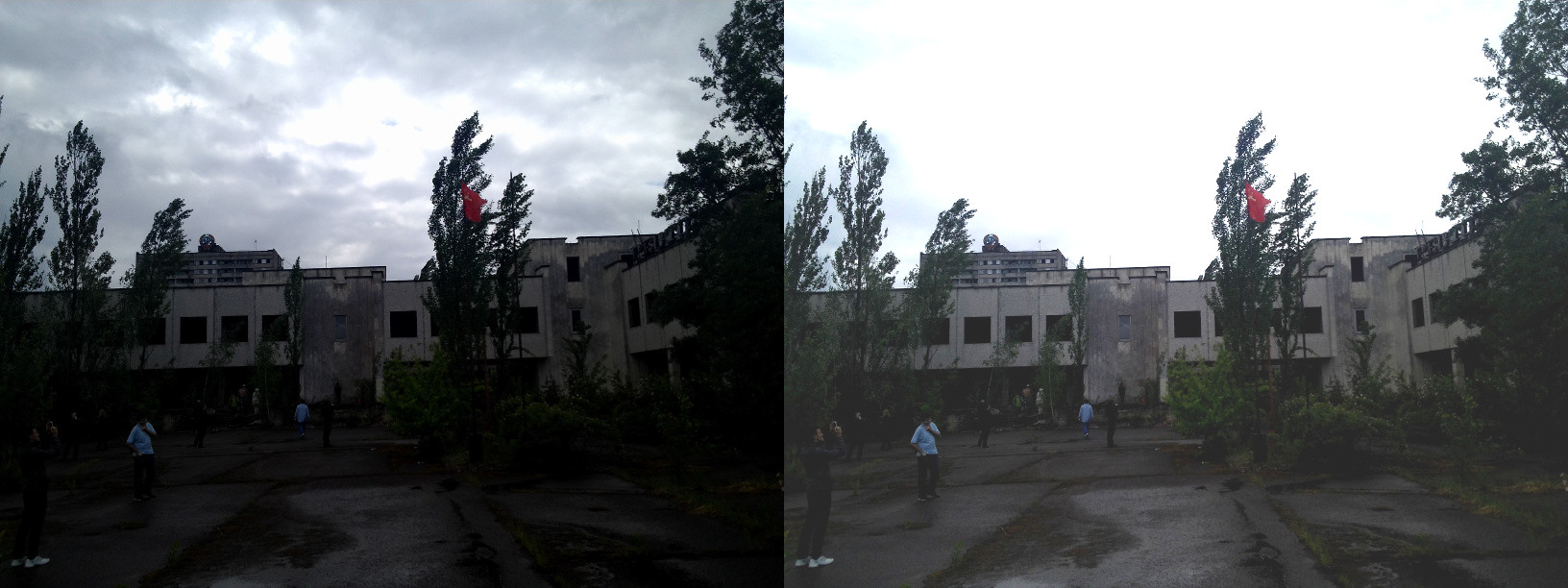

以下影像已使用 \( \alpha = 1.3 \) 和 \( \beta = 40 \) 進行校正。

由 Visem（自己的作品）[CC BY-SA 3.0]，透過維基共享資源

整體亮度得到了改善，但您可能會注意到，由於所用實現中的數值飽和（攝影中的高光裁剪），雲彩現在嚴重飽和。

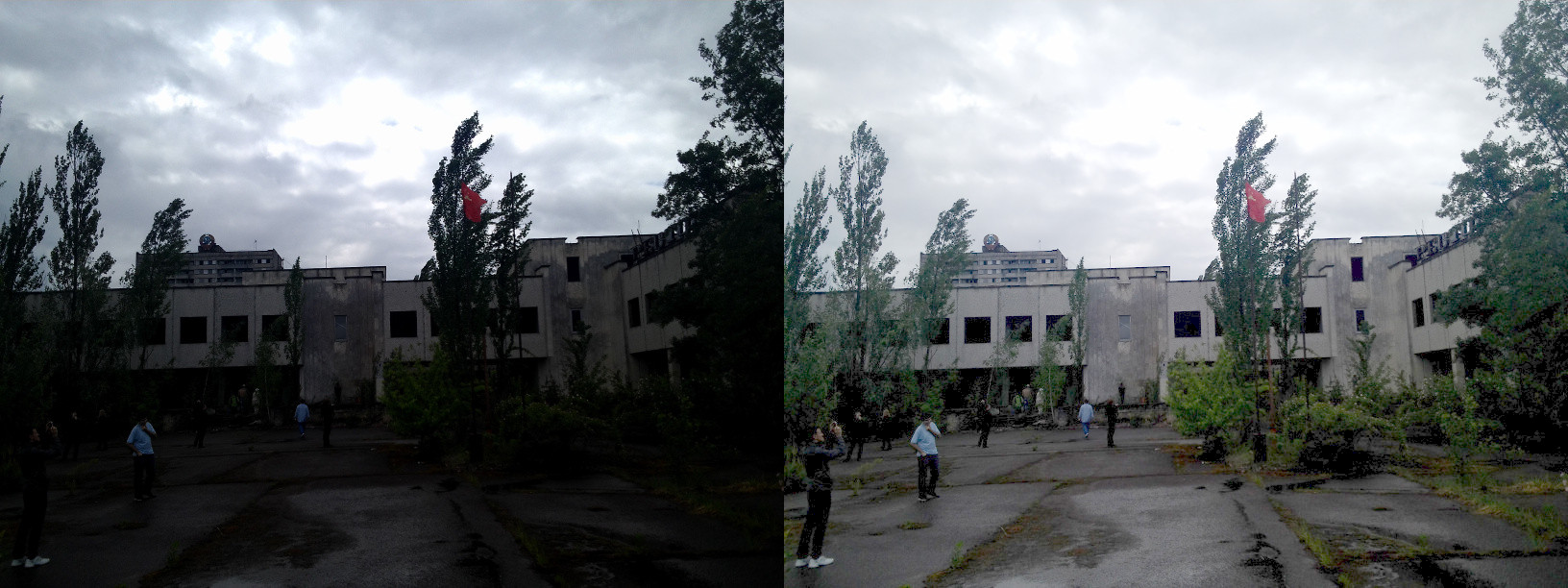

以下影像已使用 \( \gamma = 0.4 \) 進行校正。

由 Visem（自己的作品）[CC BY-SA 3.0]，透過維基共享資源

伽馬校正應該會減少飽和效果，因為對映是非線性的，並且不像之前的方法那樣可能出現數值飽和。

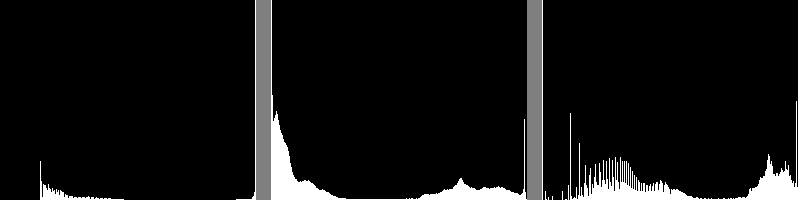

左：經過 alpha, beta 校正後的直方圖；中：原始影像的直方圖；右：經過伽馬校正後的直方圖

上圖比較了三幅影像的直方圖（三個直方圖的 Y 軸範圍不同）。您可以注意到，原始影像的大部分畫素值都集中在直方圖的低端。經過 \( \alpha \), \( \beta \) 校正後，由於飽和以及向右的偏移，我們可以在 255 處觀察到一個大峰值。經過伽馬校正後，直方圖向右移動，但暗部區域的畫素比亮部區域的畫素移動得更多（參見伽馬曲線圖）。

在本教程中，您已經學習了兩種調整影像對比度和亮度的簡單方法。它們是基本技術，並非旨在取代光柵圖形編輯器！

程式碼

C++

教程程式碼在此。

Java

教程程式碼在此。

Python

教程程式碼在此。

伽馬校正程式碼

C++

    Mat lookUpTable(1, 256, CV_8U);
    uchar* p = lookUpTable.ptr();
    for( int i = 0; i < 256; ++i)
p[i] = saturate_cast<uchar>(pow(i / 255.0, gamma_) * 255.0);

    Mat res = img.clone();
    LUT(img, lookUpTable, res);

Java

Mat lookUpTable = new Mat(1, 256, CvType.CV_8U);
        byte[] lookUpTableData = new byte[(int) (lookUpTable.total()*lookUpTable.channels())];
        for (int i = 0; i < lookUpTable.cols(); i++) {
lookUpTableData[i] = saturate(Math.pow(i / 255.0, gammaValue) * 255.0);
        }
lookUpTable.put(0, 0, lookUpTableData);
Mat img = new Mat();
Core.LUT(matImgSrc, lookUpTable, img);

Python

lookUpTable = np.empty((1,256), np.uint8)
    for i in range(256)
lookUpTable[0,i] = np.clip(pow(i / 255.0, gamma) * 255.0, 0, 255)

res = cv.LUT(img_original, lookUpTable)

查詢表用於提高計算效能，因為只需計算一次 256 個值。

附加資源

• 圖形渲染中的伽馬校正
• 伽馬校正與在 CRT 顯示器上顯示的影像
• 數字曝光技術
